Description
D-SUB DE15-kontakten (ofta felaktigt kallad DB15/VGA) möjliggör snabba, lödfria kabelanslutningar med skruvplintar. Den är lämplig för service, prototypframställning och kabelkonvertering till ett standard 15-poligt hangränssnitt med låsskruvar.
Tekniska specifikationer
Kontakttyp: D-SUB DE15 (15 stift, 3 rader), hane
Fästning: låsskruvar på kontakten
Kabelanslutning: skruvplint
Mått: 76 × 42 × 20 mm
Avstånd mellan stiftrader: 2,84 mm
Horisontell stiftdelning i rad: 2,77 mm
Material: metallkontakt, plasthölje (ABS)
Funktioner och egenskaper
Omvandling av DE15-kontakt till kopplingsplint för enkel anslutning av individuella signaler
Lödfri montering, lämplig för upprepade ledningsbyten
ABS-hölje skyddar terminaler och ledningar mot mekaniska skador
Låsskruvar förbättrar den mekaniska stabiliteten hos anslutningen med motparten
Idealisk för
Service- och testfixturer för enheter med DE15-gränssnitt
Prototypframställning och laboratoriekoppling av signalledningar
Ansluta kablar till D-SUB utan att tillverka en specialkabel
Industriella och mätapplikationer med 15-poligt D-SUB-gränssnitt
Paketinnehåll

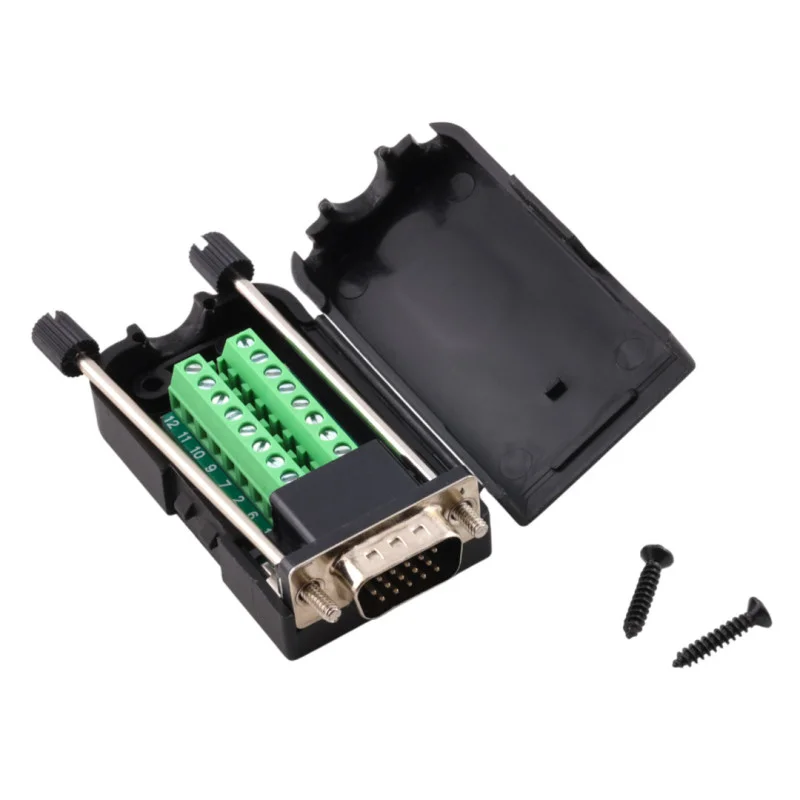

D-SUB DE15 hane med kopplingsplint i hölje
Varför välja den här produkten?
Tekniskt korrekt DE15-design (15 stift i 3 rader) för kompatibilitet med vanliga motsvarigheter
Snabb och tydlig kabeldragning via skruvplintar
Kompakta mått och mekanisk låsning av kontakten med skruvar
Lämplig lösning för tillfälliga och mer permanenta installationer utan lödning
Installations- och bruksanvisning
Innan du ansluter kablarna, lossa skruvarna på terminalerna, sätt i den avisolerade kabeln och dra åt skruven med tillräckligt kraft.
Vi rekommenderar att du kontrollerar stifttilldelningen enligt din applikation och enhetens kopplingsschema.
Efter att du har anslutit kablarna, stäng locket och fäst det med de medföljande skruvarna.
Vid anslutning till motståndsstycket, dra åt kontaktens låsskruvar för stabil kontakt.
Säkerhetsmeddelande
Produkten är avsedd för signal- och lågspänningstillämpningar; använd den inte för direkt anslutning till nätspänning.
Koppla bort enheten från strömförsörjningen och förhindra kortslutning mellan terminalerna innan hantering.
Säkerställ dragavlastning för kablarna så att ledningarna inte lossnar i terminalerna.
