D-SUB-stik DE15 (DB15) 3 rkker, kabelforbundet, han med skruer, skruetype-Spedizione veloce

Description

D-SUB DE15-stikket (ofte fejlagtigt omtalt som DB15/VGA) muliggør hurtige, loddefri ledningsforbindelser ved hjælp af skrueterminaler. Det er velegnet til service, prototyping og konvertering af ledninger til et standard 15-benet hanstik med låseskruer.

Tekniske specifikationer

Stiktype: D-SUB DE15 (15 ben, 3 rækker), han

Fastgørelse: låseskruer på stikket

Ledningsforbindelse: skrueklemme

Dimensioner: 76 × 42 × 20 mm

Afstand mellem pinrækker: 2,84 mm

Vandret pinafstand i en række: 2,77 mm

Materiale: metalstik, plastikdæksel (ABS)

Funktioner og egenskaber

Konvertering af DE15-stik til klemrække for nem tilslutning af individuelle signaler

Loddefri montering, egnet til gentagne ledningsskift

ABS-dæksel beskytter terminaler og ledninger mod mekanisk skade

Låseskruer forbedrer den mekaniske stabilitet af forbindelsen med modstykket

Ideel til

Service- og testanordninger til enheder med DE15-grænseflade

Prototyping og laboratoriefortrådning af signallinjer

Tilslutning af kabler til D-SUB uden fremstilling af et specielt kabel

Industrielle og måleapplikationer ved hjælp af 15-bens D-SUB-grænseflade

Pakkens indhold

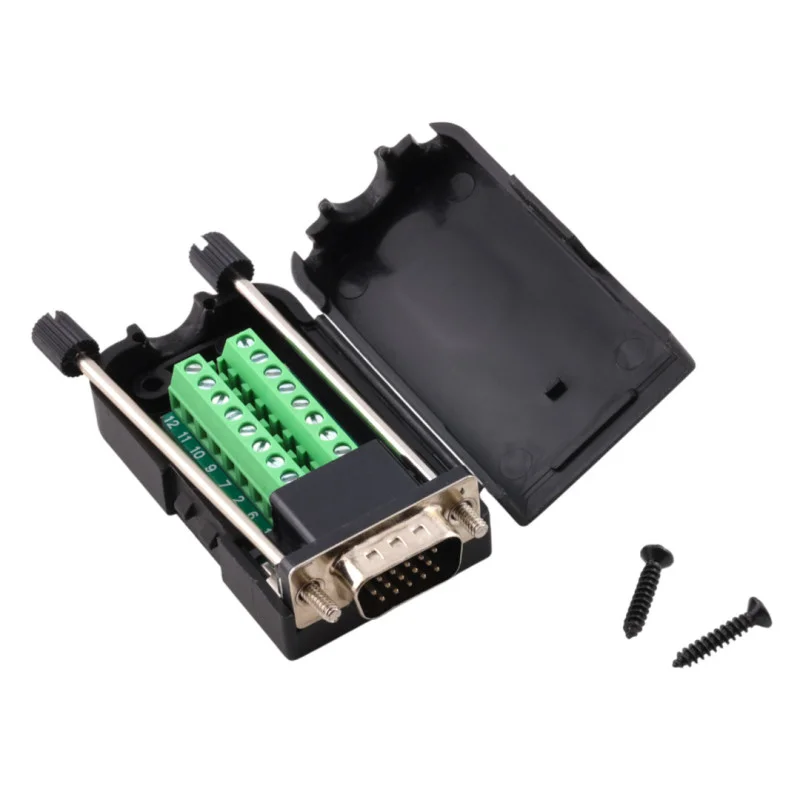

D-SUB DE15 han med terminalblok i hus

Hvorfor vælge dette produkt?

Teknisk korrekt DE15-design (15 ben i 3 rækker) for kompatibilitet med almindelige modstykker

Hurtig og tydelig ledningsføring via skrueterminaler

Kompakte dimensioner og mekanisk låsning af stikket med skruer

Velegnet løsning til midlertidige og mere permanente installationer uden lodning

Installations- og betjeningsvejledning

Før ledningerne tilsluttes, løsn terminalskruerne, isæt den afisolerede ledning og spænd skruen med tilstrækkelig kraft.

Vi anbefaler at kontrollere pintildelingen i henhold til din applikation og enhedens ledningsdiagram.

Når du har tilsluttet ledningerne, skal du lukke dækslet og fastgøre det med de medfølgende skruer.

Når du tilslutter til modstykket, skal du stramme stikkets låseskruer for at sikre stabil kontakt.

Sikkerhedsmeddelelse

Produktet er beregnet til signal- og lavspændingsanvendelser; brug det ikke til direkte tilslutning til netspændingen.

Før håndtering skal apparatet afbrydes fra strømforsyningen, og der skal undgås kortslutninger mellem terminalerne.

Sørg for trækaflastning for kablerne, så ledningerne ikke løsner sig i terminalerne.
