Description

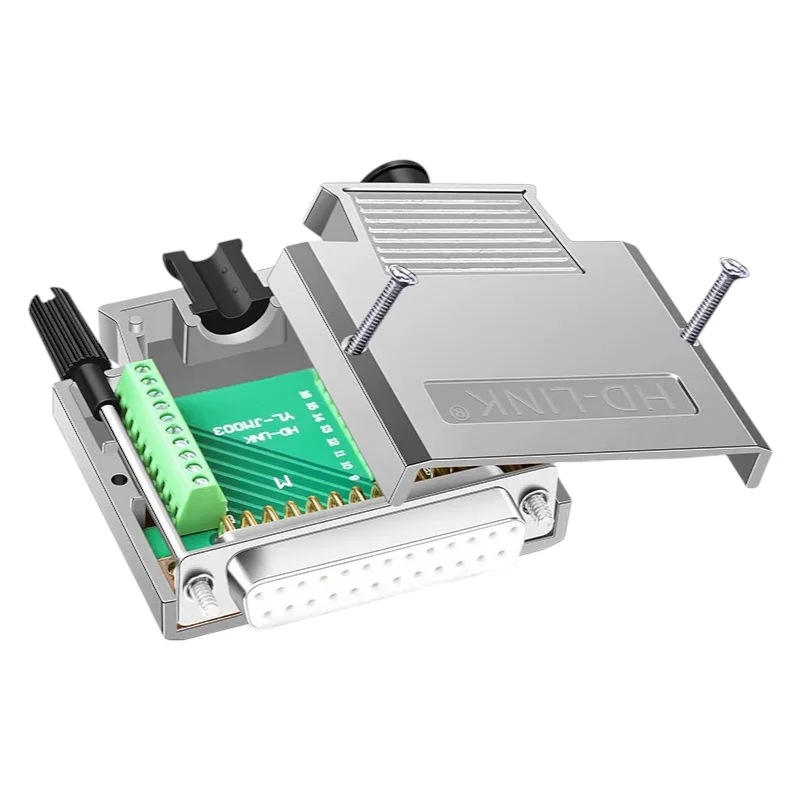

D-SUB DE25 (ofte omtalt som DB25) hun-kabelstikket er designet til terminering af flerlederkabler i industrielle og kommunikationsmæssige applikationer. Det metalafskærmede hus og skruelukningen sikrer mekanisk modstand og stabil fastgørelse af stikket, inklusive kabelaflastning.
Tekniske specifikationer
Stiktype: D-SUB DE25 (DB25)
Design: kvindelig
Antal stifter: 25
Kontaktarrangement: 2 rækker
Design: kabelstik med skruedæksel
Hus: metal (afskærmet)
Husets dimensioner (omtrentlige som vist på billedet): ca. 57 x 56 x 16 mm
Kabelgennemføringer: 4 stk. (til diametre ca. 5 mm, 6 mm, 7,5 mm, 8,5 mm)
Funktioner og egenskaber
Afskærmet metalhus for at reducere virkningerne af elektromagnetisk interferens i almindelige installationer
Skrues på husdesign for nem service og genmontering
Kabelaflastning ved hjælp af en gummiring
Mulighed for fast låsning til modstykket ved hjælp af skruer/møtrikker
Ideel til
Produktion og reparation af kabler med D-SUB 25-grænseflade
Industriudstyr, måleteknologi og styresystemer
Kommunikations- og serviceforbindelser, hvor mekanisk modstandsdygtig terminering er påkrævet
Pakkens indhold
1x D-SUB DE25 (DB25) hun-kabelstik i metalskruedæksel
4x kabelgennemføringer (ca. 5 mm, 6 mm, 7,5 mm, 8,5 mm)
2x skruer
2x nødder
Hvorfor vælge dette produkt?
Standard DE25 (DB25) format for bred kompatibilitet med D-SUB modparter
Metalskærmet design egnet til tekniske installationer
Praktisk tilbehør medfølger til forskellige kabeldiametre og montering på modstykket
Installations- og betjeningsvejledning
Før installation skal du vælge den passende tylle i henhold til kabeldiameteren og sørge for trækaflastning.
Efter tilslutning af ledningerne skal du kontrollere den korrekte bentildeling i henhold til din tilslutning, og derefter lukke dækslet ved at skrue det fast.
For en mekanisk stabil forbindelse skal den fastgøres til modstykket med de medfølgende skruer/møtrikker.
