Eaton PL6-B10/1 -katkaisija, 10 A-Spedizione veloce

Description

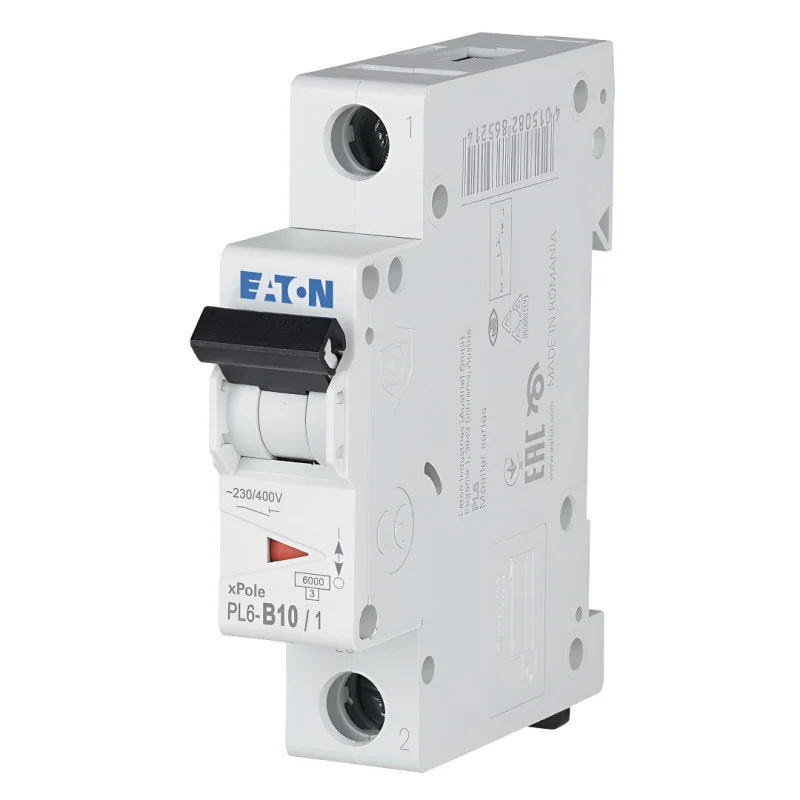

Eaton xPole PL6-B10/1 -yksinapainen modulaarinen katkaisija on suunniteltu sähköpiirien ylivirtasuojaukseen jakeluasennuksissa. Se suojaa linjoja ja niihin kytkettyjä laitteita ylikuormitukselta ja oikosululta. Laitekiskoon ja yksinapaiseen järjestelyyn asennettava rakenne soveltuu yleisiin jakelusovelluksiin asuin- ja liikeasennuksissa.

Tekniset tiedot

Malli: Eaton PL6-B10/1

Tuotetyyppi: MCB-katkaisija

Napojen lukumäärä: 1

Vaiheiden lukumäärä: 1

Nimellisvirta: 10 A

Matkan ominaisuudet: B

Katkaisukyky: 6 kA

Nimellisjännite: 230/400 V AC

Nimellisjännite: 48 V DC

Suojausluokka: IP20

Moduulin leveys: 1

Liitäntäkontaktien tyyppi: haarukka

Asennus: kojelaudan päälle

Liitettyjen johtimien poikkileikkaus: 125 mm2

Paino: 0,12 kg

Standardi: IEC/EN 60898-1

Valmistajan koodi: PL6-B10/1

EAN: 4015082865191

Toiminnot ja ominaisuudet

Ylikuormitus- ja oikosulkusuojaus ylikuormitusta ja ylivirtaa vastaan.

Ominaisuus B piireille, joilla on pienemmät käynnistysvirrat.

Yksinapainen rakenne yksivaiheisten virtapiirien suojaamiseen.

Modulaarinen rakenne asennettavaksi ohjauskaappiin.

Koskettimen asennon optinen signalointi.

Päälle-pois-merkkivalo ohjausvivussa.

Yhteensopiva vastaavan tyyppisten riviliittimien kanssa.

Ihanteellinen

Kodin sähköjohdotus.

Valaistuspiirien suojaus.

Pistorasian suojaus.

Asennuskaapit asuin- ja liikerakennuksissa.

Pakkauksen sisältö

1 x Eaton xPole PL6-B10/1 -katkaisija

Miksi valita tämä tuote?

Selkeästi määritellyt parametrit 10 A:n virtapiirin suojaukselle ominaisuudella B.

Katkaisukyky 6 kA asennuskäyttöön.

Kompakti yksinapainen rakenne, jonka leveys on yksi moduuli.

DIN-kiskoon kiinnitys helpottaa asennusta tavallisiin jakokaappeihin.

Yhteensopiva standardin IEC/EN 60898-1 kanssa.

Asennus- ja käyttöohjeet

Asenna sopivaan jakokeskukseen kiskoon.

Johtojen liitännän on vastattava määritettyä poikkileikkausta ja se on tehtävä kiristämällä liittimet oikein.

Ennen käyttöönottoa on tarpeen varmistaa suojatun virtapiirin katkaisijan oikea mitoitus.

Tuote on tarkoitettu kiinteään asennukseen.

Turvallisuushuomautus

Tuote toimii 230/400 V AC:llä. Väärin käsiteltynä voi olla sähköisku.

Asennuksen, vaihdon ja kytkennän saa suorittaa vain henkilö, jolla on asianmukaiset sähköalan pätevyydet.

Katkaise aina virta ja varmista, että laite on jännitteetön ennen asennusta tai irrottamista.

Väärä johdotus tai sopimaton mitoitus voi johtaa ylikuumenemiseen, suojauksen pettämiseen tai asennuksen vaurioitumiseen.

Käytä tuotetta vain asennuksissa, jotka täyttävät sen sähköiset parametrit ja IP20-suojausluokan vaatimukset.
