Description

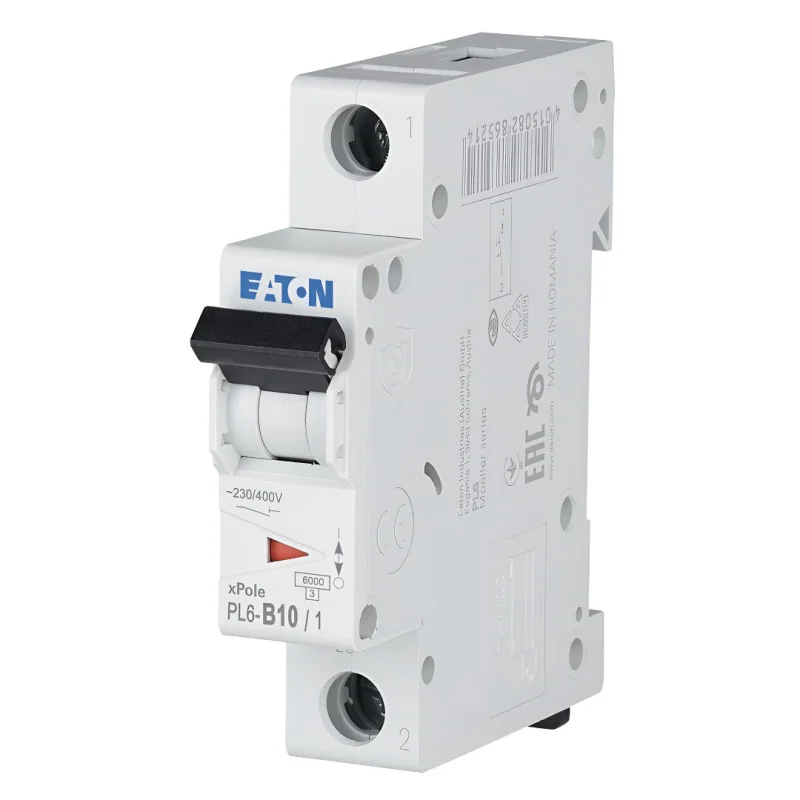

Enopolni modularni odklopnik Eaton xPole PL6-B10/1 je zasnovan za zaščito pred preobremenitvijo električnih tokokrogov v distribuciji inštalacij. Služi za zaščito vodov in priključenih naprav pred preobremenitvijo in kratkim stikom. Zasnova za montažo na letev in enopolna razporeditev je primerna za običajne distribucijske aplikacije v stanovanjskih in poslovnih inštalacijah.
Tehnične specifikacije
Model: Eaton PL6-B10/1
Vrsta izdelka: Odklopnik MCB
Število polov: 1
Število faz: 1
Nazivni tok: 10 A
Karakteristika izklopa: B
Izklopna zmogljivost: 6 kA
Nazivna napetost: 230/400 V AC
Nazivna enosmerna napetost: 48 V enosmernega toka
Stopnja zaščite: IP20
Širina modula: 1
Vrsta priključnih kontaktov: viličasti
Montaža: na armaturni plošči
Presek priključene žice: 1 do 25 mm2
Teža: 0,12 kg
Standard: IEC/EN 60898-1
Koda proizvajalca: PL6-B10/1
Številka artikla: 4015082865191
Funkcije in lastnosti
Zaščita pred preobremenitvijo in kratkim stikom.
Karakteristika B za vezja z nižjimi zagonskimi tokovi.
Enopolna zasnova za zaščito enofaznih tokokrogov.
Modularna zasnova za vgradnjo v krmilno omaro.
Optična signalizacija položaja kontakta.
Indikacija vklopa/izklopa na krmilni ročici.
Združljivost s priključnimi letvami ustreznega tipa.
Idealno za
Domača električna napeljava.
Zaščita svetlobnih tokokrogov.
Zaščita vtičnice.
Montažne omarice v stanovanjskih in poslovnih stavbah.
Vsebina paketa
1x Eaton xPole PL6-B10/1 odklopnik
Zakaj izbrati ta izdelek?
Jasno definirani parametri za zaščito tokokroga 10 A s karakteristiko B.
Izklopna zmogljivost 6 kA za inštalacijsko uporabo.
Kompaktna enopolna zasnova s širino 1 modula.
Montaža na DIN-letev olajša namestitev v standardne razdelilne omare.
Skladnost s standardom IEC/EN 60898-1.
Navodila za namestitev in uporabo
Namestite v ustrezno razdelilnik na vodilo.
Priključitev žic mora ustrezati predpisanemu preseku in jo je treba izvesti s pravilnim privijanjem sponk.
Pred zagonom je potrebno preveriti pravilno dimenzioniranje odklopnika za zaščiteni tokokrog.
Izdelek je namenjen fiksni montaži.
Varnostno obvestilo
Izdelek deluje na izmenični napetosti 230/400 V. Nepravilno ravnanje lahko povzroči električni udar.
Namestitev, zamenjavo in priključitev lahko izvede le oseba z ustreznimi električnimi kvalifikacijami.
Pred namestitvijo ali odstranitvijo vedno izklopite napajanje in preverite, ali je naprava brez napetosti.
Nepravilno ožičenje ali neprimerno dimenzioniranje lahko povzroči pregrevanje, odpoved zaščite ali poškodbe napeljave.
Izdelek uporabljajte samo v instalacijah, ki ustrezajo njegovim električnim parametrom in zaščiti IP20.
