Description

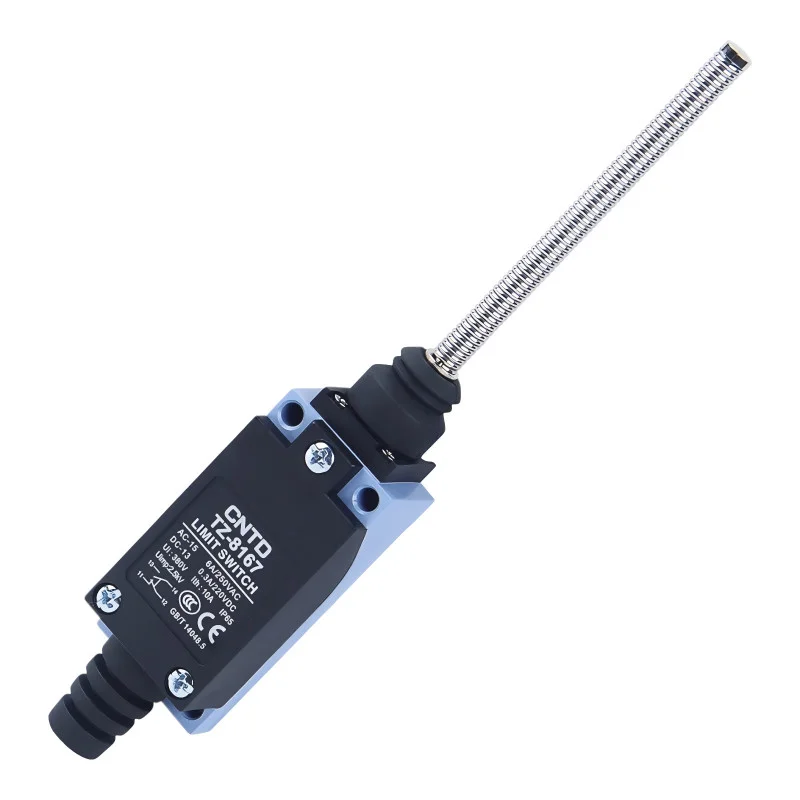

CNTD TZ-8167 endestopkontakten fra TZ-8-serien er en robust industriel mekanisk afbryder med en fjederaktuator, designet til pålidelig detektion af endepositioner, stop og lineær bevægelse. Fjederdesignet muliggør jævn kobling med tilstrækkelig slaglængdeoverlapning, hvilket beskytter afbrydermekanikken og forlænger dens levetid, selv under barske driftsforhold.
Tekniske specifikationer
Type: mekanisk grænseafbryder
Model: TZ-8167
Aktuator: fjeder
Kontaktarrangement: 1× NO + 1× NC (dobbeltkreds)
Driftshastighed: 5 mm/s til 0,5 m/s
Kontaktmodstand: maks. 25 m
Isolationsmodstand: min. 100 M (ved 500 VDC)
Dielektrisk styrke: 1500 VAC / 1 minut
Mekanisk levetid: 1.000.000 cyklusser
Elektrisk levetid: mere end 500.000 tænd/sluk-cyklusser
Driftstemperatur: -20°C til +70°C
Relativ luftfugtighed: 95% RF
Beskyttelse: IP65
Kropsdimensioner: 29 × 27 × 175 mm
Vægt: 140 g
Nominelle spændinger og strømme
| Resistiv (AC) | 125 V AC | 5 A | 5 A |
| 250VAC | 5 A | 5 A | |
| Resistiv (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 VDC | 0,2A | 0,2A | |
| Induktion (AC) | 125 V AC | 3 A | 3 A |
| 250VAC | 3 A | 3 A | |
| Induktiv (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Stødstrøm | 12 A | 24 A |
Funktioner og egenskaber
Fjederaktuator muliggør jævn skift og større mekanisk tolerance
Høj koblingsgentagelsesnøjagtighed under lineær bevægelse
Dobbelt fjederkontaktmekanisme for lang levetid
Robust aluminiumslegering og forstærket plastikhus
Vand-, støv- og olieafvisende takket være IP65-beskyttelse
Stabile elektriske parametre til både AC- og DC-applikationer
Ideel til
Industriel automatisering
Transportbånd og håndteringssystemer
CNC- og maskinværktøj
Samle- og pakkelinjer
Registrering af slutpositioner og mekaniske stop
Pakkens indhold
Endestopkontakt CNTD TZ-8167
Hvorfor vælge dette produkt?
Klart definerede nominelle spændinger og strømme i tabelform
Høj mekanisk og elektrisk holdbarhed
Pålidelig drift i krævende industrielle miljøer
Universel anvendelse i både AC- og DC-kredsløb
Dokumenteret kvalitet af CNTD TZ-8 industriserien
