Description

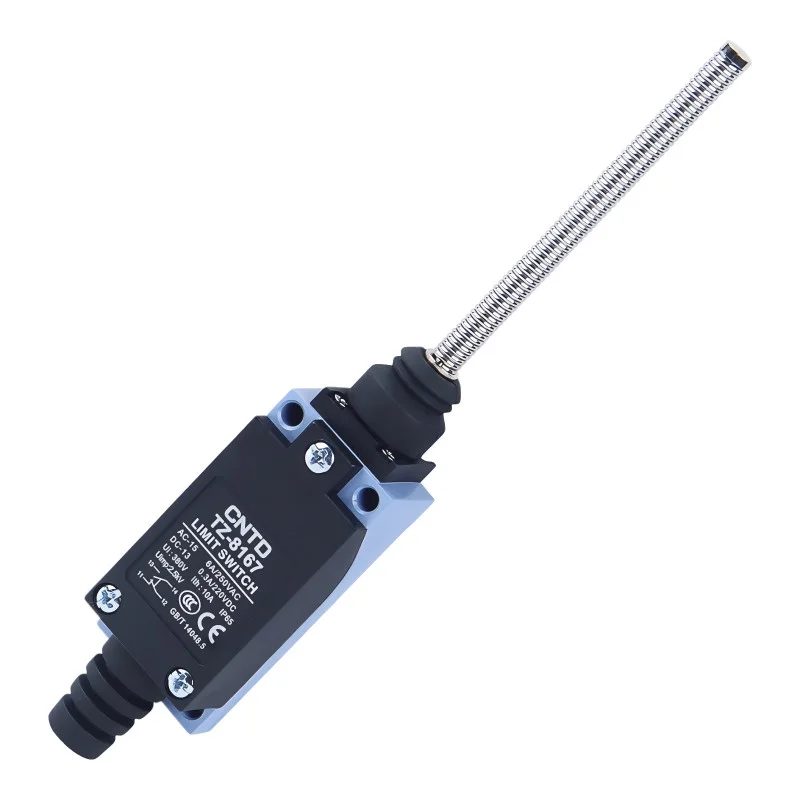

Der Endschalter CNTD TZ-8167 aus der TZ-8-Serie ist ein robuster, industrietauglicher mechanischer Schalter mit Federantrieb, der für die zuverlässige Erfassung von Endlagen, Stopps und linearen Bewegungen ausgelegt ist. Die Federkonstruktion ermöglicht ein sanftes Schalten mit ausreichendem Schaltwegüberlappungsbereich, wodurch die Schaltmechanik geschützt und die Lebensdauer auch unter rauen Betriebsbedingungen verlängert wird.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8167
Aktor: Feder
Kontaktanordnung: 1× NO + 1× NC (Doppelschaltung)
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Mechanische Lebensdauer: 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: 95 % rF
Schutzart: IP65
Gehäuseabmessungen: 29 × 27 × 175 mm
Gewicht: 140 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Federbetätigung ermöglicht sanftes Schalten und größere mechanische Toleranz
Hohe Schaltwiederholgenauigkeit bei linearer Bewegung
Doppelter Federkontaktmechanismus für lange Lebensdauer
Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, staub- und ölbeständig dank IP65-Schutz
Stabile elektrische Parameter für Wechsel- und Gleichstromanwendungen
Ideal für
Industrielle Automatisierung
Förder- und Handhabungssysteme
CNC- und Werkzeugmaschinen
Montage- und Verpackungslinien
Erkennung von Endpositionen und mechanischen Anschlägen
Packungsinhalt
Endschalter CNTD TZ-8167
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definierte Nennspannungen und -ströme in Tabellenform
Hohe mechanische und elektrische Belastbarkeit
Zuverlässiger Betrieb in anspruchsvollen Industrieumgebungen
Universell einsetzbar in Wechsel- und Gleichstromkreisen
Bewährte Qualität der CNTD TZ-8 Industrieserie
