Description

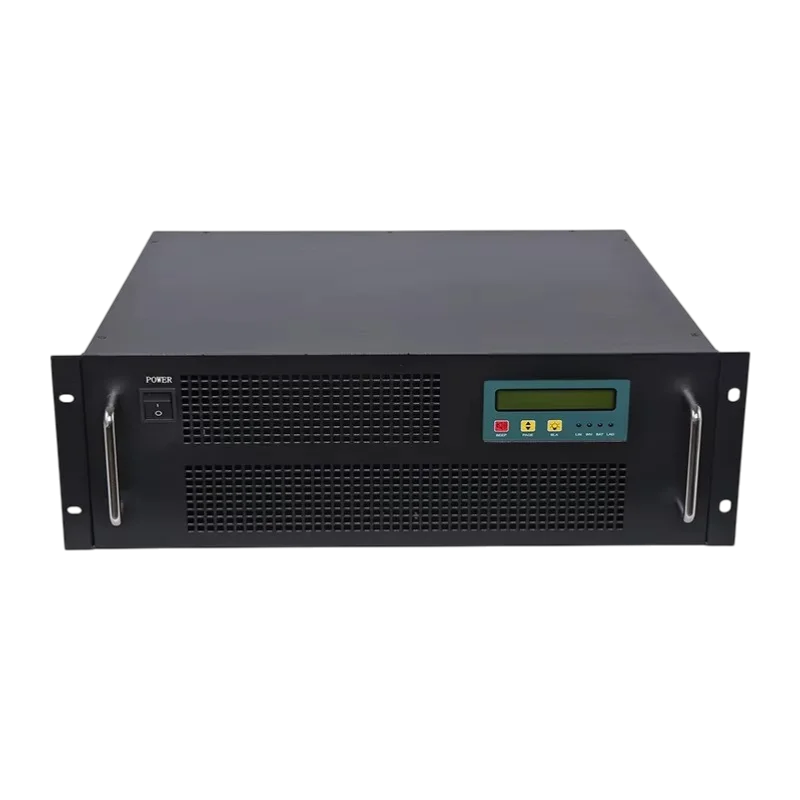

Ipari feszültségátalakító, amely egyenáramú bemeneti feszültséget 220 VAC AC kimenetté alakít. A készülék 19″-os 4U rack formátumban készült, és olyan alkalmazásokhoz alkalmas, ahol egyenáram áll rendelkezésre, és tiszta szinuszos AC kimenetre van szükség a feszültségminőségre érzékeny eszközök táplálásához. A termék RS485 kommunikációs interfésszel, LCD kijelzővel és védelmi funkciókkal van felszerelve, hogy műszaki és ipari telepítésekben is használható legyen.
Műszaki adatok
Eszköztípus: DC/AC feszültségátalakító
Modellsorozat: IPS-DTA12000-1102-4U
Névleges bemenet: 110 VDC
Működési bemeneti feszültségtartomány: 90145 VDC
Indítási feszültségtartomány: 94142 VDC
AC bypass bemenet: 230 VAC
Kimeneti feszültség: 230 V AC
Kimeneti frekvencia: 50 Hz
Kimeneti feszültség alakja: tiszta szinusz hullám
Névleges teljesítmény: 12 kVA
Névleges aktív teljesítmény: 9600 W
Szerelés: 19″-os rack, 4U magasság
Kommunikációs interfész: RS485
Kijelzés: LCD kijelző
Bypass kapcsolási idő: 55 ms
Kimeneti feszültség pontossága: 220 V ±10 VAC
Kimeneti frekvencia pontossága: 50 Hz ±0,1% vagy 60 Hz ±0,1%
Teljesítménytényező: 0,8
Hatékonyság inverter üzemmódban ohmos terheléssel: 85%
Teljes harmonikus torzítás: kevesebb, mint 3% lineáris terhelésnél
Dinamikus válaszidő: 5% a terhelés 100%-ról 100%-ra történő lépésenkénti változása esetén
Túlterhelhetőség: 100% – 120% 601 másodpercig, 120% – 150% 10 másodpercig
Átütési szilárdság bemenet-kimenet: 1500 VAC 1 percig
Zajszint 1 méteren: kevesebb, mint 65 dB
Üzemi környezeti hőmérséklet: -20 °C és +50 °C között
Üzemi páratartalom: 0-90%, nem lecsapódó
Üzemi magasság: akár 2000 m
Mechanikai méretek: 482 × 177 × 440 mm
Funkciók és jellemzők
Egyenfeszültséget alakít át váltóárammá tiszta szinuszhullám segítségével
19″-os elosztószekrényekbe és műszaki rackekbe integrálható rack kialakítás
Beépített AC bypass bemenet 220 VAC
LCD kijelző a bemeneti és kimeneti feszültség, frekvencia, kimeneti áram, hőmérséklet, terhelési százalék és egyéb üzemi adatok megjelenítésére
RS485 kommunikációs interfész felügyelethez vagy magasabb szintű rendszerbe való integrációhoz
Bemeneti alulfeszültség-védelem
Bemeneti túlfeszültség-védelem
Kimeneti túlterhelésvédelem
Rövidzárlatvédelem
Stabil váltakozó feszültséget igénylő eszközök egyenáramú forrásból történő táplálására tervezték
Ideális a következőkhöz:
Ipari energiaellátó rendszerek 110 V DC busszal
Technológiai szekrények és 19″-os rack telepítések
Tartalék és átviteli energiarendszerek
Tiszta szinuszhullámot igénylő eszközök tápellátása
Laboratóriumi, teszt- és műszaki műveletek, amelyek 110 VDC-ről 220 VAC-ra való átalakítást igényelnek
A csomag tartalma
Feszültségátalakító 19″-os 4U rack kivitelben
Miért válassza ezt a terméket?
110 VDC bemenetet és 220 VAC kimenetet egyesít egyetlen ipari eszközben
Tiszta szinuszhullámú kimenetet biztosít, amely széles körű váltakozó áramú készülékekhez és technológiákhoz alkalmas
Lehetővé teszi a szabványos 19″-os rackbe szerelést
RS485 csatlakozóval rendelkezik a kommunikációhoz, és LCD kijelzővel a helyi üzemállapot-vezérléshez.
Energia- és ipari alkalmazásokban való működéshez fontos védelemmel van felszerelve.
Telepítési és üzemeltetési utasítások
Telepítse egy kompatibilis 19″-os rackbe vagy műszaki szekrénybe, megfelelő hűtéssel.
Ügyeljen a helyes bemeneti és kimeneti csatlakozásokra a készülék csatlakozóinak megnevezése és feszültségszintjei szerint.
A készüléket csak a megadott bemeneti feszültségtartományon belül és megfelelő éghajlati viszonyok között üzemeltesse.
Az RS485 kommunikációs vonal és a tápvezetékek csatlakoztatását szakszerűen, a készülék terhelésének figyelembevételével kell elvégezni.
Üzembe helyezés előtt ellenőrizze a teljes egység megfelelő földelését és biztosítékvédelmét.
Biztonsági figyelmeztetés
A készülék veszélyes egyen- és váltófeszültséggel működik. Áramütés veszélye áll fenn.
A telepítést, csatlakoztatást és üzembe helyezést megfelelő villamossági szakértelemmel rendelkező szakembernek kell elvégeznie.
A helytelen csatlakoztatás a készülék károsodását, rövidzárlatot, túlmelegedést vagy tüzet okozhat.
Bármilyen beavatkozás előtt válassza le a készüléket a bemeneti és kimeneti tápellátásról, és ellenőrizze, hogy feszültségmentes-e.
Ne takarja le a szellőzőnyílásokat, és ne üzemeltesse a készüléket a megadott hőmérsékleti tartományon kívül.
Ne telepítse a készüléket nedvességlecsapódásnak, vezetőképes pornak kitett, vagy túlterhelés és rövidzárlat elleni megfelelő védelem nélküli környezetbe.
