Description

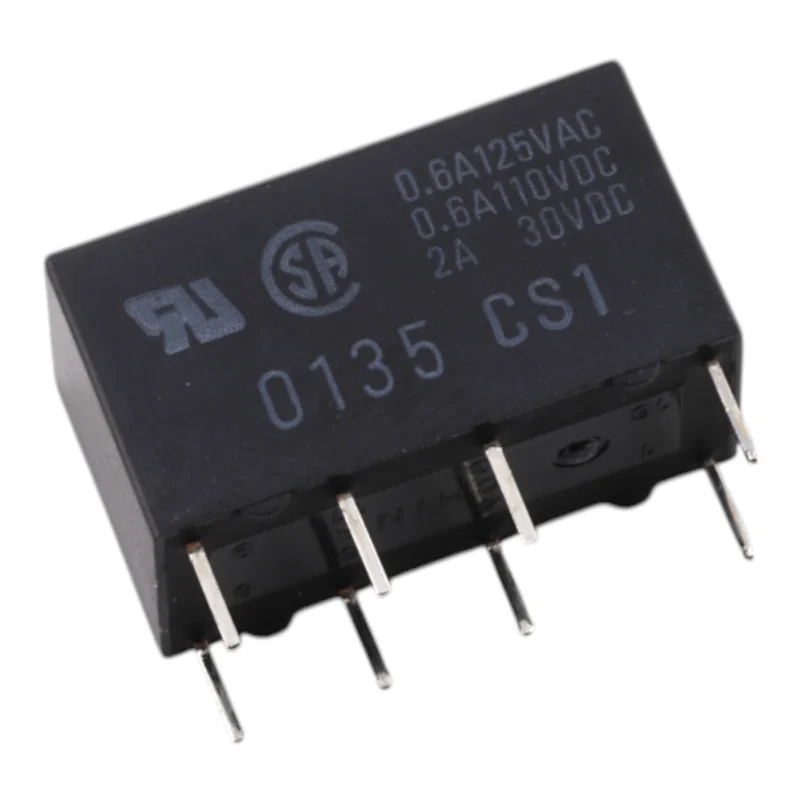

A G5V-2 miniatűr jelzőrelé standard változatban kis teljesítményű kapcsolásra készült vezérlő- és mérőáramkörökben. A DPDT konfigurációnak (2 váltóérintkező) köszönhetően két független ág egyidejű kapcsolását teszi lehetővé, amikor a tekercset 24 V DC táplálja.
Műszaki adatok
Modellsorozat: G5V-2 (standard változat)
Tekercsfeszültség: 24 V DC
Névleges tekercsáram (24 V DC): 20,8 mA
Tekercs ellenállása (24 V DC): 1152
Tekercs energiafogyasztása (standard): 500 mW
Érintkező elrendezés: DPDT (2c)
Érintkező anyaga: Ag + Au-ötvözet
Érintkező típusa: kétágú keresztléc
Névleges terhelés (ohmos, standard): 0,5 A 125 V AC esetén; 2 A 30 V DC esetén
Névleges átvitt áram (standard): 2 A
Max. kapcsolási feszültség (standard): 125 V AC, 125 V DC
Max. kapcsolási áram (standard): 2 A
Érintkező ellenállás (standard): max. 50 m.
Kapcsolási idő: max. 7 ms
Nyitási idő: max. 3 ms.
Szigetelési ellenállás: min. 1000 M (500 V DC esetén)
A tekercs és az érintkezők közötti átütési szilárdság: 1000 V AC, 50/60 Hz 1 percig
Érintkezők közötti átütési szilárdság: 750 V AC, 50/60 Hz 1 percig
Lökőfeszültség-állóság: 1500 V (10 x 160 µs)
Mechanikai élettartam: min. 15 000 000 kapcsolási ciklus
Elektromos élettartam (standard): min. 100 000 kapcsolási ciklus
Környezeti üzemi hőmérséklet (standard): -25°C és 65°C között (jegesedés és páralecsapódás nélkül)
Üzemi környezeti páratartalom: 5% és 85% között
Súly: 5g
Funkciók és jellemzők
Két váltóérintkező (DPDT/2c) univerzális használatra jel- és vezérlőáramkörökben
Nemesötvözetből (Ag + Au-ötvözet) készült érintkezők a stabil paraméterekért alacsony jelszintek mellett
Meghatározott be- és kikapcsolási idők, amelyek alkalmasak az elektronikus alkalmazások gyors kapcsolására
Bevált szigetelési és dielektromos paraméterek a tekercs és az érintkezők biztonságos elválasztásához
Ideális a következőkhöz:
Vezérlő- és automatizálási rendszerek
Mérési technológia és jelkapcsolás
Alacsony fogyasztású kapcsolási sémák ipari és laboratóriumi elektronikában
DPDT érintkezőket és 24 V DC tekercset igénylő NYÁK-alkalmazás
A csomag tartalma
G5V-2 relé, 24 V DC, standard kivitel
Miért válassza ezt a terméket?
Világosan meghatározott tekercsparaméterek a tápegység kialakításához (24 V DC, 1152 )
A DPDT érintkezők lehetővé teszik két ág kapcsolását egyetlen elemben
Jelzőalkalmazásokhoz alkalmas érintkezőrendszer és anyag
A felsorolt szigetelési és dielektromos értékek a biztonságos eszköztervezést támogatják.
Telepítési és üzemeltetési utasítások
A tekercsvezérlés tervezésekor vegye figyelembe a tekercs névleges áramát és teljesítményét, valamint a megfelelő kapcsolóelemeket.
A megadott élettartam eléréséhez a kapcsolt terhelést a névleges értékeken belül kell tartani, és a specifikációnak megfelelően ohmos terhelést kell használni.
Rezgéseknek és ütéseknek kitett környezetben biztosítsa a mechanikai rögzítést és a megfelelő illesztést
Biztonsági figyelmeztetés
125 V AC vagy 125 V DC feszültségek kapcsolásakor be kell tartani a veszélyes feszültségekkel való munkavégzés alapelveit, és biztosítani kell a megfelelő szigetelési távolságokat a készülékben.
A telepítést és a szervizelést kikapcsolt tápellátás mellett, az alkalmazásra vonatkozó szabványok követelményeinek megfelelően végezze.
