Interruttore a Bilanciere Luminoso Rosso Grande: Il Formato per Macchine e Stufe

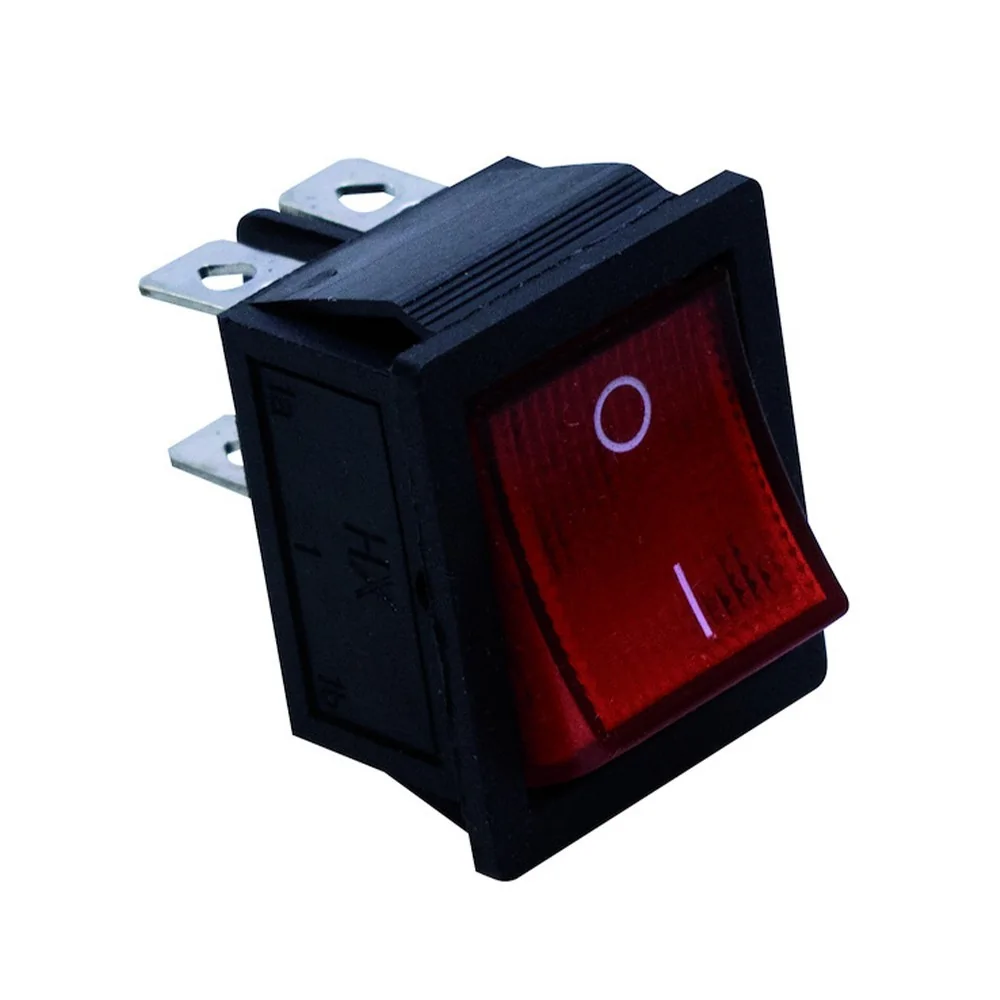

Questo interruttore a bilanciere luminoso rosso è il formato grande: tasto 26×35mm, ben visibile e facile da azionare anche con guanti da lavoro. Si illumina di rosso quando il circuito è chiuso e si spegne quando è aperto. La portata è 15A a 250V AC: circa 3750W su carico resistivo. Più che sufficiente per stufe, termoconvettori, forni, bollitori e macchine utensili.
Il foro pannello è 22×30mm: lo stesso del bilanciere nero da 16A (cod. 34.44720). Se vuoi passare da un bilanciere nero senza spia a uno luminoso rosso nello stesso foro, questo è il modello giusto. Il tasto è leggermente più largo (26×35mm vs 25×32mm) ma il foro è identico.
Interruttore a Bilanciere Luminoso Grande: A Cosa Serve la Spia
La spia rossa integrata nel tasto si accende quando l’interruttore a bilanciere è in posizione I (acceso). Non serve nessun collegamento aggiuntivo oltre al neutro sul terzo Faston. Il vantaggio è pratico e di sicurezza: vedi a colpo d’occhio se l’apparecchio è sotto tensione. Una stufa che sembra spenta ma è ancora accesa è un rischio. Il tasto rosso luminoso elimina il dubbio.
Il colore rosso è lo standard internazionale per indicare “sotto tensione” o “attenzione”. Nei quadri di comando con più bilancieri, il rosso luminoso identifica immediatamente quale circuito è attivo. Nei laboratori e nelle officine dove si lavora con più macchine, la spia è una conferma visiva fondamentale.
Come Si Collega l’Interruttore a Bilanciere Luminoso
Questo interruttore a bilanciere luminoso ha 4 terminali Faston 6.3mm sul retro. Il collegamento è: fase in ingresso, fase in uscita (verso il carico), neutro per la spia luminosa, e il quarto terminale che completa il circuito della spia. La spia si illumina solo quando il tasto è su I. Infili i connettori Faston femmina da 6.3mm sui pin: nessuna saldatura. Il montaggio nel pannello è a scatto nel foro 22×30mm.
Differenza con il modello stretto (34.44614): quello ha tasto 14×32mm e foro 11×30mm (formato stretto allungato). Questo ha tasto 26×35mm e foro 22×30mm (formato grande quadrato). La portata è la stessa (15A), i Faston sono gli stessi (6.3mm). La scelta dipende dal foro che hai a disposizione e dalla visibilità che vuoi.
Domande Frequenti Che differenza c’è tra il modello grande (34.44713) e quello stretto (34.44614)?
Stessa portata (15A), stesso colore (rosso luminoso), stessi Faston (6.3mm). La differenza è il formato: questo è grande e quadrato (tasto 26×35mm, foro 22×30mm), l’altro è stretto e allungato (tasto 14×32mm, foro 11×30mm). Scegli in base al foro che hai nel pannello.
