Interruttore Magnetotermico Differenziale 16A 300mA Tipo A Curva C

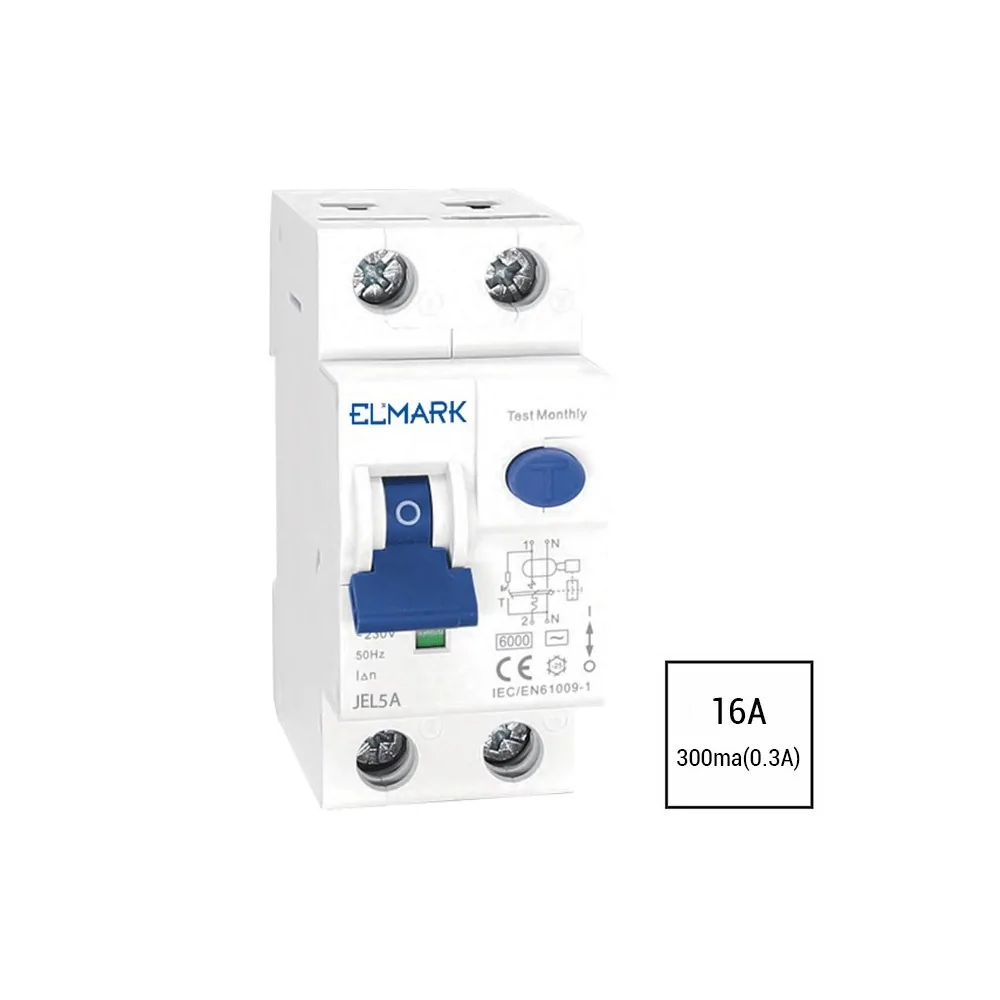

L’interruttore magnetotermico differenziale 16A 300mA (0,3A) tipo A ELMARK 40018A è un RCBO pensato per la protezione generale dell’impianto elettrico. A differenza del 30mA che protegge le persone, il 300mA rileva dispersioni di corrente elevate che potrebbero causare surriscaldamenti, archi elettrici e potenziali incendi.
Con una portata di 16A (circa 3.7 kW a 230V), questo dispositivo è l’amperaggio standard per sottoquadri di medie dimensioni, linee dorsali e circuiti industriali leggeri dove non è richiesta la protezione differenziale ad alta sensibilità.
Il tipo A rileva anche le correnti pulsanti generate da apparecchi elettronici moderni, mentre la curva C tollera i picchi di corrente all’avvio di lampade, motori e trasformatori. L’installazione su guida DIN in soli 2 moduli permette di risparmiare spazio nel quadro.
Certificato secondo IEC/EN 61009-1 e testato per funzionare da -10°C a +65°C. Il potere di interruzione di 6kA lo rende adatto alla maggior parte degli impianti civili e commerciali.
Quando Usare un Interruttore Magnetotermico Differenziale 16A 300mA
Il magnetotermico differenziale 16A 300mA ha applicazioni specifiche in impianti strutturati:
Sottoquadri medi Protegge la linea che alimenta sottoquadri di appartamenti, uffici o zone commerciali fino a 3.7 kW, garantendo selettività con i 30mA installati a valle.
Linee dorsali in capannoni Alimentazione di gruppi di prese industriali o linee luce generali in magazzini, officine e ambienti produttivi.
Protezione antincendio La normativa CEI 64-8 richiede in alcuni casi una protezione differenziale 300mA per prevenire incendi. Il RCBO 16A 300mA è adatto per circuiti di media potenza.
Quadri di zona In condomini, centri commerciali e uffici, protegge la linea che alimenta il quadro di una zona specifica.
Per la protezione delle persone nei circuiti terminali, usa sempre il 30mA.
Differenza tra 30mA e 300mA
30mA (0,03A) = Salvavita Protegge le persone dalle scosse elettriche. Interviene con dispersioni molto piccole, prima che la corrente attraverso il corpo diventi pericolosa. Obbligatorio per i circuiti terminali secondo la norma CEI 64-8.
300mA (0,3A) = Protezione generale/antincendio NON protegge le persone (la soglia è troppo alta). Protegge l’impianto da dispersioni elevate che potrebbero causare incendi. Si usa a monte dell’impianto o per linee non accessibili.
Installazione nel Quadro Elettrico
L’interruttore magnetotermico differenziale 16A 300mA si monta su guida DIN da 35mm e occupa 2 moduli (36mm di larghezza). È un dispositivo 1P+N: fase e neutro entrano dall’alto ed escono dal basso.
Viene tipicamente posizionato a monte di sottoquadri o come protezione di linee dorsali. Il pulsante di test va premuto periodicamente per verificare il corretto funzionamento.
L’installazione deve essere eseguita da un elettricista qualificato nel rispetto della norma CEI 64-8. Per la protezione delle persone sui circuiti terminali, abbina sempre un magnetotermico differenziale 30mA.
Domande Frequenti Il 300mA protegge dalle scosse elettriche?
No, il 300mA NON protegge le persone. La soglia di 300mA è troppo alta per prevenire l’elettrocuzione. Per la protezione delle persone serve il 30mA (0,03A). Il 300mA serve per la protezione generale dell’impianto e la prevenzione incendi.
