Description

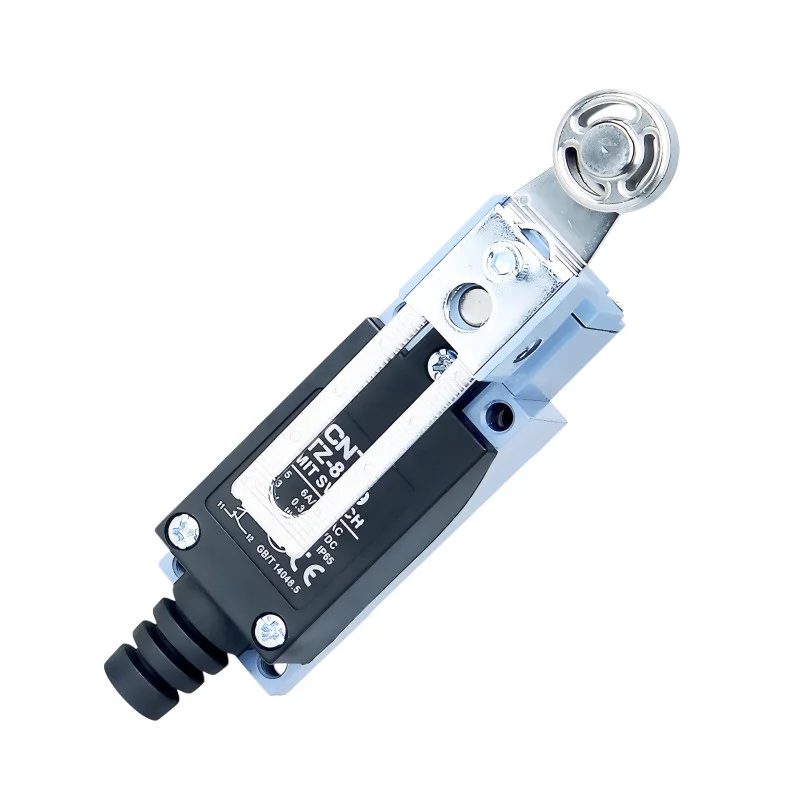

Koncový spínač CNTD TZ-8109 zo série TZ-8 je robustný priemyselný mechanický koncový spínač s nastaviteľným ramenom zakončeným kovovým valčekom. Toto prevedenie je určené na presnú detekciu polohy pri bočnom alebo šikmom nájazde, kde je požadovaný plynulý kontakt, nízke trenie a vysoká mechanická odolnosť. Nastaviteľné rameno umožňuje ľahké doladenie bodu zopnutia podľa konkrétnej aplikácie.
Technické špecifikácie
Typ: mechanický koncový spínač (limit switch)
Model: TZ-8109
Ovládač: nastaviteľné rameno s kovovým valčekom
Kontaktné usporiadanie: 1× NO + 1× NC (dvojitý obvod)
Prevádzková rýchlosť: 5 mm/s až 0,5 m/s
Kontaktný odpor: max. 25 m
Izolačný odpor: min. 100 M (pri 500 VDC)
Dielektrická pevnosť: 1500 VAC / 1 minúta
Mechanická životnosť: 1 000 000 cyklov
Elektrická životnosť: viac ako 500 000 zopnutí
Prevádzková teplota: -20 °C až +70 °C
Relatívna vlhkosť: 95 % RH
Krytie: IP65
Rozmery tela: 29 × 27 × 129 mm
Hmotnosť: 160 g
Menovité napätie a prúdy
| Odporová (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Odporová (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Indukčné (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Indukčné (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Nárazový prúd | 12 A | 24 A |
Funkcie a vlastnosti
Nastaviteľné rameno umožňujúce presné nastavenie bodu zopnutia
Kovový valček pre nízke trenie a vysokú mechanickú odolnosť
Plynulý chod pri bočnom aj šikmom nájazde
Dvojitý pružinový mechanizmus kontaktov pre dlhú životnosť
Pevné puzdro z hliníkovej zliatiny a zosilneného plastu
Odolnosť voči vode, prachu a olejom (IP65)
Ideálne pre
Priemyselnú automatizáciu
Dopravníkové a manipulačné systémy
CNC a obrábacie stroje
Baliace a montážne linky
Aplikácia s bočným alebo šikmým nájazdom
Obsah balenia
Koncový spínač CNTD TZ-8109
Prečo zvoliť tento produkt
Prehľadná tabuľka menovitých napätí a prúdov
Vysoká mechanická aj elektrická životnosť
Nastaviteľné prevedenie pre flexibilné použitie
Spoľahlivá prevádzka v náročnom priemyselnom prostredí
Overená kvalita radu CNTD TZ-8
