Description

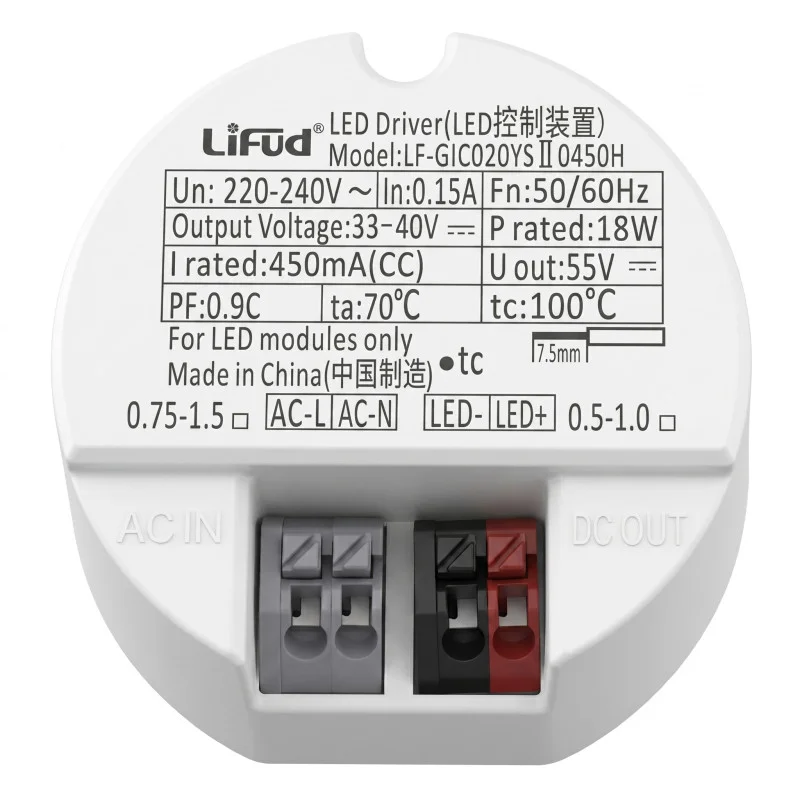

Vakiovirtalähde (LED-ajuri) LiFud on suunniteltu 450 mA virtaa käyttävien LED-moduulien virransyöttöön. Se toimii virtalähteenä 220-240 V AC -verkkovirran ja vastaavan lähtöjännitteen alueella olevan LED-kuorman välillä. Tulo- ja lähtöliittimillä varustettu rakenne helpottaa kiinteää sähköliitäntää LED-valaisimissa ja valomoduuleissa.
Tekniset tiedot
Tuotetyyppi: LED-ajuri
Lähdön tyyppi: Vakiovirta, CC
Nimellisteho: 18 W
Nimellinen lähtövirta: 450 mA
Lähtöjännite: 33-40 V DC
Suurin lähtöjännite U out: 55 V
Nimellinen tulojännite: 220-240 V AC
Nimellinen tulovirta: 0.15 A
Taajuus: 50/60 Hz
Suurin ympäristön lämpötila ta: 70 °C
Mittauspisteen lämpötila tc: 100 °C
Mitat: 50 x 48 x 26 mm
Tuloliittimet: AC L, AC N
Lähtöliittimet: LED+, LED-
Tarkoitettu LED-moduuleille
Ominaisuudet ja toiminnot
Vakiovirtalähtö 450 mA LED-kuorman virransyöttöön.
Erillisesti merkityt liittimet verkkotulolle ja LED-moduulin lähdölle.
Lähdön napaisuus on merkitty LED+ ja LED-.
Kompakti pyöreä kotelo, joka sopii asennettavaksi LED-valaisimiin, joissa on riittävä asennustila.
Käyttö 220-240 V AC -verkkovirralla.
Ihanteellinen seuraaviin käyttökohteisiin
LED-valaisimet, joissa LED-moduulin virransyöttö on 450 mA.
Upotettavat LED-valaisimet ja valomoduulit, joilla on vastaava jännitealue.
LED-ajurin huoltovaihto, kun sähköiset parametrit ovat samat.
Sovellukset, joissa vaaditaan erillinen vakiovirtalähde LED-moduulille.
Pakkauksen sisältö
1 x LED-ajuri LiFud LF-GIC020YSII0450H
Miksi valita tämä tuote
Vastaa 18 W ja 450 mA parametreja vakiovirralla toimiville LED-moduuleille.
Selkeästi merkityt tulo- ja lähtöliittimet johtojen oikeaa kytkentää varten.
Toimii 220-240 V AC -tulojännitteellä.
Ilmoitettu 33-40 V DC -lähtöalue LED-kuorman yhteensopivuuden varmistamiseksi.
Mitat 50 x 48 x 26 mm mahdollistavat sopivuuden tarkistamisen tiettyyn valaisimeen ennen asennusta.
Asennus- ja käyttöohjeet
Asennuksen saa suorittaa vain henkilö, jolla on asianmukainen sähköalan pätevyys.
Katkaise aina virta ennen asennusta.
Kytke verkkotulo liittimiin AC L ja AC N.
Kytke LED-moduuli liittimiin LED+ ja LED- napaisuus huomioiden.
Käytä vain sellaisten LED-moduulien kanssa, jotka vastaavat 450 mA lähtövirtaa ja 33-40 V DC lähtöaluetta.
Asenna siten, ettei ta 70 °C ja tc 100 °C arvoja ylitetä.
Turvallisuusvaroitukset
Laite toimii 220-240 V AC -verkkojännitteellä.
Virheellinen kytkentä aiheuttaa sähköiskun, oikosulun, ylikuumenemisen tai LED-moduulin vaurioitumisen riskin.
Älä asenna tai käsittele laitetta sen ollessa jännitteinen.
Älä kytke LED-kuormaa, jolla on väärä virta- tai jännitealue.
Noudata oikeaa napaisuutta lähdöissä LED+ ja LED-.
Älä käytä ajuria, jos sen kotelo, liittimet tai merkinnät ovat mekaanisesti vaurioituneet.
