Description

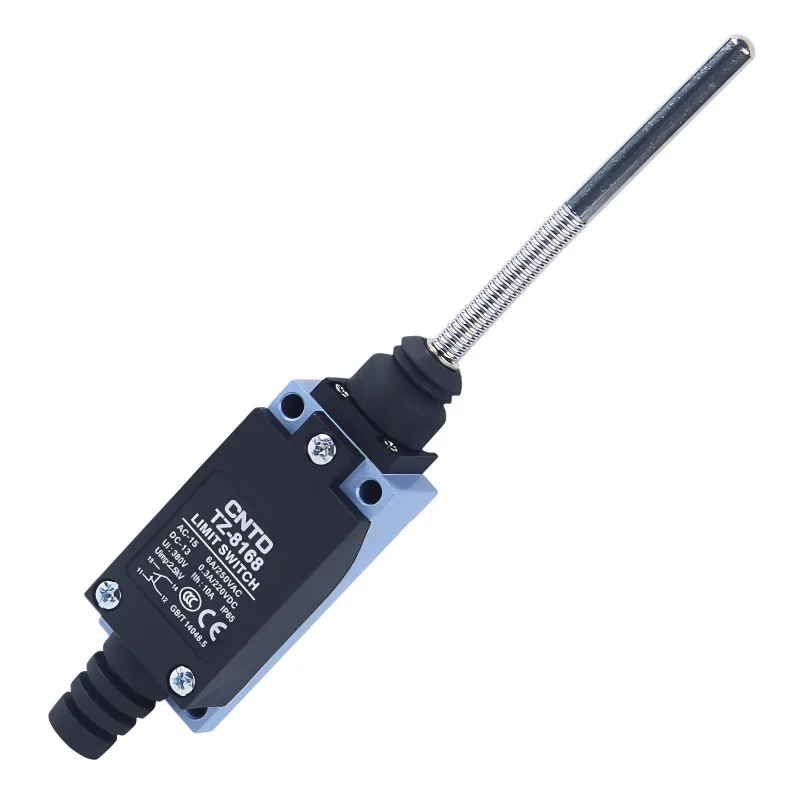

Întrerupătorul de limită CNTD TZ-8168 din seria TZ-8 este un întrerupător mecanic industrial robust, cu un actuator cu arc terminat cu o tijă metalică. Acest design este destinat aplicațiilor în care este necesar contact liniar direct, rezistență mecanică ridicată și comutare fiabilă chiar și sub sarcini repetate. Datorită tijei metalice, este potrivit și pentru condiții mecanice mai dure și pentru detectarea precisă a poziției.
Specificații tehnice
Tip: întrerupător mecanic de limită
Model: TZ-8168
Actuator: arc cu tijă metalică solidă
Aranjament contacte: 1× NO + 1× NC (circuit dublu)
Rezistență de contact: max. 25 m
Rezistență de izolație: min. 100 M (la 500 VCC)
Rigiditate dielectrică: 1500 VAC / 1 minut
Viteză de operare: 5 mm/s până la 0,5 m/s
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: peste 500.000 de cicluri de comutare
Temperatura de funcționare: -20°C până la +70°C
Umiditate relativă: 95% RH
Protecție: IP65
Dimensiuni corp: 29 × 27 × 175 mm
Greutate: 140g
Tensiuni și curenți nominali
| Rezistiv (AC) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Rezistiv (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4A | 0,4A | |
| 250 V CC | 0,2A | 0,2A | |
| Inducție (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductiv (DC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| Curent de supratensiune | 12 A | 24 A |
Funcții și caracteristici
Mecanism cu arc și tijă metalică pentru rezistență mecanică ridicată
Comutare precisă și stabilă în timpul mișcării liniare
Mecanism de contact cu arc dublu pentru o durată lungă de viață
Combinație de aliaj de aluminiu și plastic armat
Rezistent la apă, praf și ulei (IP65)
Parametri electrici stabili atât pentru aplicații AC, cât și DC
Ideal pentru
Automatizare industrială
Sisteme de transportoare
CNC și mașini-unelte
Linii de asamblare și ambalare
Detectarea pozițiilor finale și a opritoarelor mecanice
Conținutul pachetului
Întrerupător de limită CNTD TZ-8168
De ce să alegeți acest produs?
Tensiuni și curenți nominali precis definite pentru diferite tipuri de sarcină
Durabilitate mecanică și electrică ridicată
Design durabil, potrivit pentru operațiuni solicitante
Utilizare universală atât în circuite de curent alternativ, cât și în circuite de curent continuu
Calitate dovedită a seriei industriale CNTD TZ-8
