Description

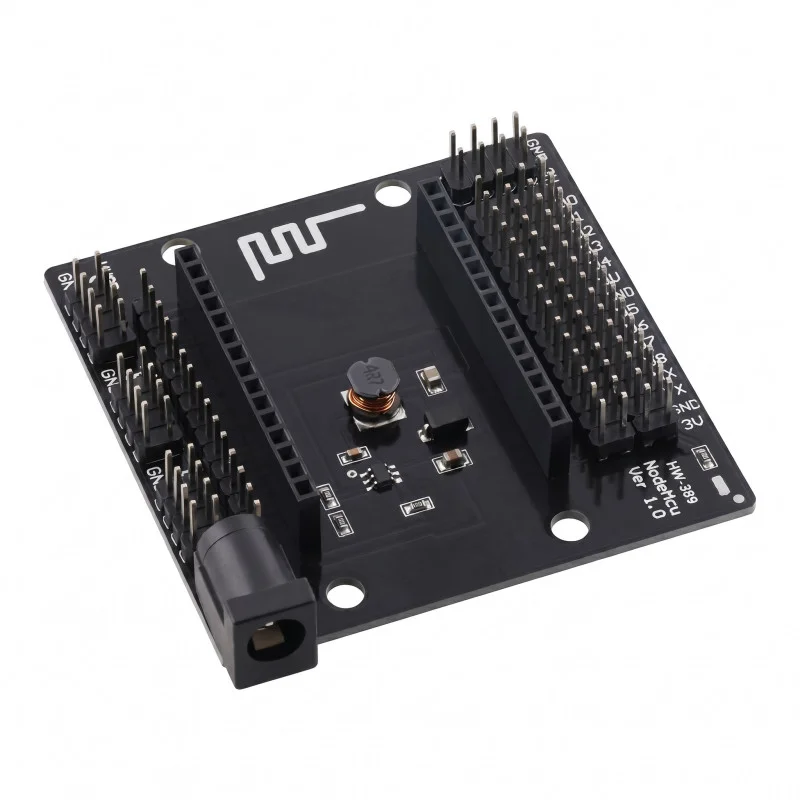

Podstawa zasilania dla płytek rozwojowych NodeMCU ESP8266 służy jako płyta montażowa do montażu modułu i wyprowadzenia jego pinów do dostępnych rzędów złączy. Konstrukcja z wejściem zasilania prądem stałym ułatwia zasilanie i testowanie w zastosowaniach laboratoryjnych, rozwojowych i prototypowych. Płytka została zaprojektowana do współpracy z modułami NodeMCU w formacie odpowiadającym układowi gniazd zastosowanych w podstawie.
Dane techniczne
Typ produktu: moduł bazowy/płyta montażowa dla NodeMCU ESP8266
Zasilanie: złącze zasilania prądem stałym
Obsługiwane zasilanie zgodnie z dokumentacją produktu: 6-24 V DC
Interfejs do montażu modułu: para gniazd do włożenia płytki rozwojowej NodeMCU
Sygnały wyjściowe na listwach pinowych: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
Dodatkowe gniazda zasilania z boku: USB, 5V, 4V, GND
Oznaczenia na płytce: NodeMcu Base Ver 2.0
Wymiary płytki: 60 × 59,8 mm
Wysokość: 16mm
Otwory montażowe: 4 szt.
Funkcje i cechy
Umożliwia mechaniczny montaż modułu NodeMCU w gniazdach, bez konieczności bezpośredniego lutowania modułu do płyty głównej.
Wyprowadza zasilanie i dane modułu na złącza wielopinowe, co ułatwia podłączanie urządzeń peryferyjnych i sprzętu pomiarowego.
Zawiera wejście zasilania prądem stałym do zewnętrznego zasilania podstawy.
Płytka posiada diodę LED sygnalizującą zasilanie.
Konstrukcja z otworami montażowymi umożliwia solidne przymocowanie do urządzenia lub powierzchni roboczej.
Opis pinów jest nadrukowany bezpośrednio na płytce PCB, co ułatwia orientację podczas podłączania.
Idealny dla
rozwój i testowanie projektów z NodeMCU ESP8266
prototypowanie urządzeń IoT
do użytku laboratoryjnego i dydaktycznego
podłączanie czujników, modułów komunikacyjnych i innych urządzeń peryferyjnych do płytki rozwojowej NodeMCU
Zawartość opakowania
1x NodeMCU Base z wejściem DC
Dlaczego warto wybrać ten produkt?
Zapewnia przejrzysty układ pinów płytki programistycznej NodeMCU w dostępnych rzędach złączy.
Umożliwia zasilanie z zewnętrznego źródła prądu stałego bez konieczności stosowania osobnych podłączeń zasilania na zewnątrz podstawy.
Mechaniczne mocowanie modułu do gniazd ułatwia wymianę płytki podczas projektowania i testowania.
Kompaktowa konstrukcja nadaje się do stosowania na stołach warsztatowych, w urządzeniach rozwojowych oraz w prototypach.
Instrukcja instalacji i obsługi
Moduł NodeMCU należy instalować wyłącznie po odłączeniu zasilania.
Przed podłączeniem zewnętrznego źródła zasilania należy sprawdzić biegunowość i zakres napięcia wejściowego określone dla tej bazy.
Podczas wkładania modułu należy zwrócić uwagę na prawidłową orientację pinów względem gniazd oraz opis na płytce.
Podłącz podłączone urządzenia peryferyjne zgodnie z oznaczeniami poszczególnych pinów na płytce PCB.
Informacja o bezpieczeństwie
Nieprawidłowe podłączenie zasilania może spowodować uszkodzenie bazy, zamontowanego modułu i podłączonych urządzeń.
Nie należy zwierać pinów zasilania ani pinów danych.
Używaj płyty w środowisku nieprzewodzącym prądu i suchym.
Podczas projektowania i integrowania urządzenia należy zwrócić uwagę na prawidłowe podłączenie elektryczne i obciążenie poszczególnych pinów, zależnie od zastosowanego modułu NodeMCU.
Produkt przeznaczony jest do prototypowania i rozwoju elektronicznego; montaż w urządzeniu końcowym powinien zostać wykonany przez osobę posiadającą wiedzę z zakresu elektroniki.
