Pretvornik napetosti 8,548 V v 1050 V DC, maks. 8 A, 250 W-Spedizione veloce

Description

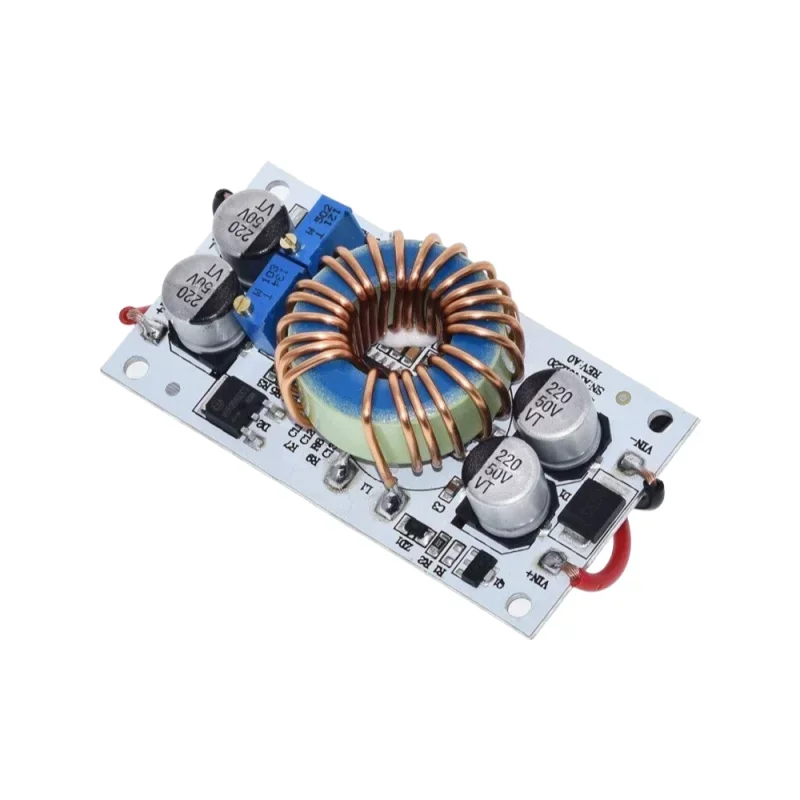

Neizoliran DC/DC pretvornik za povečanje in stabilizacijo enosmerne napetosti v aplikacijah s spremenljivim vhodom. Izhodna napetost je brezstopenjsko nastavljiva s trimerjem, modul je zasnovan za integracijo v naprave in napajanje iz enosmernih virov (npr. baterije, daljnovodi, industrijska distribucija enosmernega toka).

Tehnične specifikacije

Tip inverterja: povečevalni (step-up), neizoliran

Vhodna napetost: DC 8,548 V

Izhodna napetost: DC 1050 V, brezstopenjsko nastavljiva

Največja izhodna moč: 250 W

Maks. tok: do 8 A (odvisno od vhodne/izhodne napetosti in hlajenja)

Mirovalni tok: približno 10 mA (navedeno za 12 V; odvisno od nastavitve izhoda)

Preklopna frekvenca: 150 kHz

Učinkovitost: do 96 %

Delovna temperatura: 40 do +85 °C

Zaščita: IP20

Zaščite: zaščita pred preobremenitvijo toka, zaščita pred obratno polarnostjo vhoda, zaščita pred kratkim stikom na izhodu, termična zaščita (termična varovalka 100 °C)

Priključek: vhodni in izhodni priključki

Montaža: 4x luknje za pritrditev vijakov (3 mm)

Dimenzije: 70 × 36 × 13 mm

Teža: 65 g

Funkcije in lastnosti

Brezstopenjsko prilagajanje izhodne napetosti s trimerjem

Primerno za povečanje napetosti ob ohranjanju enosmernega napajanja brez galvanske izolacije

Vgrajene zaščite za običajne okvare (prevelik tok, kratek stik, obratna polarnost)

Pri višjih tokovih je treba zagotoviti ustrezno odvajanje toplote (hlajenje)

Idealno za

Napajanje naprav, ki zahtevajo višjo enosmerno napetost, kot jo zagotavlja vir (npr. 12 V do 24 V / 36 V / 48 V)

Vgrajeni napajalniki v industrijski elektroniki, avtomatizaciji in laboratorijskih sklopih

Napajanje iz baterijskih sistemov in distribucija enosmernega toka znotraj dovoljenega območja

Vsebina paketa

DC/DC pretvornik (ojačevalnik) 1 kos.

Zakaj izbrati ta izdelek?

Širok razpon vhodne napetosti in brezstopenjsko nastavljiva izhodna napetost

Visoka preklopna frekvenca in učinkovitost, primerna za kompaktno namestitev

Integrirane zaščitne funkcije za stabilnejše delovanje v resničnih aplikacijah

Pritrdilne luknje in spone za priročno namestitev v opremo

Navodila za namestitev in uporabo

Pred priključitvijo preverite polarnost vhoda in izhoda ter nastavite želeno izhodno napetost brez obremenitve.

Pri večjih obremenitvah zagotovite zadostno hlajenje; če obremenitev presega približno 8 A, je treba odvajanje toplote okrepiti v skladu s specifikacijo.

Dimenzionirajte napajalne žice in varovalke glede na pričakovani tok; zmanjšajte padce napetosti na vodih.

Modul ni izoliran ozemljitev (GND) vhoda in izhoda je skupna.

Varnostno obvestilo

Izhodna napetost lahko doseže do 50 V DC; med namestitvijo in meritvami upoštevajte varne delovne prakse in se izogibajte kratkemu stiku na izhodu.

Modul je namenjen za vgradno montažo (IP20); zagotovite zaščito pred dotikom in vdorom prevodnih delcev.

Nepravilna napeljava, nezadostno hlajenje ali preobremenitev lahko povzročijo pregrevanje in poškodbe naprave.
