Pretvornik napetosti iz 24 V v 12 V, 50 A, 600 W, IP67, tanek-Spedizione veloce

Description

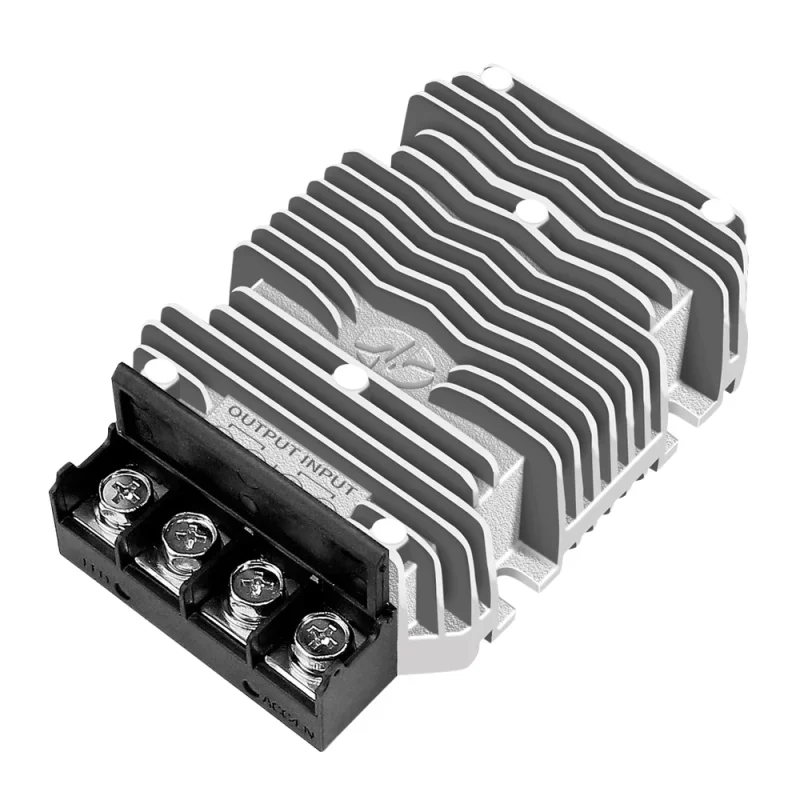

DC-DC pretvornik za stabilizacijo napajanja 12V naprav iz 24V vgrajenih sistemov. Zasnovan je za aplikacije s spremenljivo vhodno napetostjo v območju 1836V DC, kjer je potreben visok izhodni tok do 50A. Zasnova v aluminijastem rebrastem ohišju omogoča naravno hlajenje, zasnova s povečano upornostjo pa je primerna tudi za zahtevnejše obratovalne pogoje.

Tehnične specifikacije

Model: WG-24S1250M

Tip: neizoliran DC-DC pretvornik (skupna ozemljitev vhod/izhod)

Vhodna napetost: 1836 V enosmernega toka (24 V enosmernega toka)

Izhodna napetost: 12 V enosmernega toka

Izhodni tok: maks. 50A

Največja moč: 600 W

Učinkovitost: 96,9 % (pri Vin 24 V, 25 °C)

Preklopna frekvenca: 100 kHz (±10 kHz)

Izhodna valovitost in šum: tipično 50 mVp-p, največ 200 mVp-p (Vin 1836 V, Iout 50 A, pasovna širina osciloskopa 20 MHz)

Natančnost krmiljenja: ±2%

Regulacija linije: ±2%

Regulacija obremenitve: ±2%

Delovna temperatura okolice: od -40 do +50 °C

Temperatura ohišja: od -40 do +80 °C

Temperatura skladiščenja: od -55 do +100 °C

Delovna vlažnost: 595 % relativne vlažnosti, brez kondenzacije

Hlajenje: naravno hlajenje

Dimenzije: 100 x 80 x 36 mm

Teža: 580 g

MTBF: 200.000 ur (Vin 24 V, Iout 50 A)

Stopnja zaščite: IP67

Funkcije in lastnosti

Sinhrona usmeritev za visoko učinkovitost in gostoto moči

Zaščite: pred kratkim stikom, preobremenitvijo in prenizko napetostjo

Samodejno okrevanje po prenizki napetosti

Vgrajena varovalka na pozitivnem polu vhoda: 60A

Možnost daljinskega vklopa/izklopa (opcijsko, odvisno od različice)

Skladnost z RoHS in CE

Idealno za

Vozila in mobilna oprema z 24V vgrajenim omrežjem (napajanje za 12V naprave)

Industrijske aplikacije in avtomatizacija

Telekomunikacijska oprema

Pomorske instalacije in zunanje aplikacije s povečanimi zahtevami glede vzdržljivosti

Napajanje 12V LED sistemov in drugih 12V naprav z visoko porabo energije

Vsebina paketa

DC-DC pretvornik WG-24S1250M

Zakaj izbrati ta izdelek?

Širok vhodni razpon 1836 V DC za 24 V sisteme z nihanji napetosti

12V DC izhod do 50A za napajanje energijsko zahtevnih 12V naprav

Visoka učinkovitost do 96,9 % pod določenimi pogoji

Kompaktne dimenzije 100 x 80 x 36 mm (tanka oblika)

Trpežno aluminijasto ohišje z naravnim hlajenjem in zaščito IP67

Navodila za namestitev in uporabo

Pazite na pravilno polarnost vhoda in izhoda ter zagotovite trdno mehansko pritrditev pretvornika.

Za tokove do 50 A uporabite žice ustreznega preseka in čim bolj skrajšajte dolžino voda; za daljše žice je priporočljivo izbrati večji presek.

Zagotovite odvajanje toplote iz ohišja in namestitve na mestu z zadostnim pretokom zraka; hlajenje je zasnovano naravno.

Izhod ni izoliran, zato je treba upoštevati skupno ozemljitev med vhodom in izhodom.

Varnostno obvestilo

Naprava deluje z enosmerno napetostjo do 36 V in visokimi tokovi; v primeru kratkega stika ali nepravilne namestitve se lahko žice močno segrejejo in obstaja nevarnost poškodbe napeljave.

Namestitev izvedite z odklopljenim napajanjem in uporabite žice in varovalke, ki so nazivno dovoljene za dani tok.

V okoljih s povečano vlažnostjo upoštevajte načela ustreznega tesnjenja kablov in skoznic, da ohranite odpornost celotne instalacije.
