Prikljuna sponka WAGO PUSH WIRE 2273-204-Spedizione veloce

Description

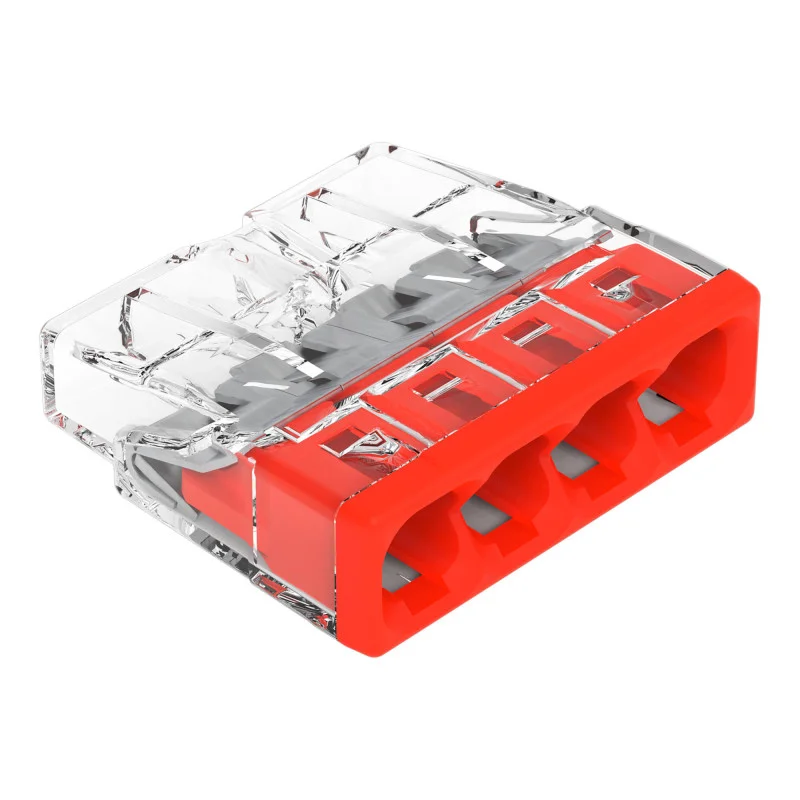

Inštalacijska sponka WAGO 2273 PUSH WIRE je zasnovana za hitro priključitev trdnih vodnikov z neposrednim vstavljanjem brez uporabe orodja. Zasnova s 4 priključnimi točkami je primerna za električne inštalacijske povezave v omejenih prostorih, kjer sta potrebna kompaktna rešitev in jasen nadzor nad vstavljanjem vodnikov.

Tehnične specifikacije

Vrsta izdelka: priključna sponka

Serija: WAGO 2273

Tehnologija povezave: POTISNI ŽIČ

Število priključnih točk: 4

Število potencialov: 1

Način krmiljenja: neposredno vstavljanje

Zasnovano za trdne prevodnike

Presek vodnika: 0,52,5 mm2

AWG: 2016

Dolžina odstranjevanja izolacije: 11 mm

Smer povezave: bočna

Material priključnih vodnikov: baker, aluminij

Nazivna napetost: 450 V

Nazivni tok: 24 A

Nazivna impulzna napetost: 4 kV

Temperatura okolice med delovanjem: do +60 °C

Neprekinjena delovna temperatura: 105 °C

Temperaturna oznaka po standardu EN 60998: T60

Izolacijski material: polikarbonat (PC)

Barva ohišja: prozorna

Barva pokrova: rdeča

Razred vnetljivosti po UL94: V2

Skupina materialov: IIIa

Dimenzije sponke: 18 x 5,8 x 16,7 mm

Teža ene sponke: 1,3 g

Funkcije in lastnosti

Kompaktna zasnova za uporabo v inštalacijskih dozah in drugih omejenih prostorih

Tehnologija vzmetne povezave omogoča hitro in ponovljivo vstavljanje žice

Prozorno ohišje omogoča vizualni pregled pravilne vstavitve žice

Preskusna luknja omogoča meritve v nameščenem stanju

Zasnovan za povezovanje trdnih vodnikov na enem potencialu

Idealno za

Električne napeljave v inštalacijskih omaricah

Priključitev fiksnih vodnikov v notranjih distribucijskih sistemih

Popravila in modifikacije fiksnih električnih inštalacij

Namestitve, kjer so potrebne hitre brezvijačne žične povezave

Vsebina paketa

1x WAGO 2273 inštalacijska sponka PUSH WIRE, 4 žice

Zakaj izbrati ta izdelek?

Znani in nedvoumni tehnični parametri za trdne vodnike v območju 0,52,5 mm2

Štiri priključne točke v kompaktnem ohišju

Neposredno vstavljanje žice poenostavi montažo brez vijačenja

Prozorna zasnova omogoča enostavno preverjanje povezav med namestitvijo

Parametri nazivne napetosti, toka in temperaturne upornosti ustrezajo uporabi v električnih inštalacijah.

Navodila za namestitev in uporabo

Uporabljajte samo za trdne vodnike znotraj navedenega območja prečnega prereza

Odstranite izolacijo z žice na dolžino 11 mm in jo vstavite naravnost do konca.

Pred zagonom preverite, ali je žica popolnoma vstavljena skozi prozorno ohišje.

Delovanje povezave je mogoče preveriti prek preskusne luknje

Varnostno obvestilo

Izdelek je namenjen električnim inštalacijam z napetostjo do 450 V.

Montažo in posege izvajajte le, ko je električno napajanje odklopljeno.

Nepravilna napeljava lahko povzroči kratek stik, pregrevanje ali električni udar.

Upoštevajte predpisano vrsto žice in predpisano območje prečnega preseka.

Vgradnjo v fiksne električne inštalacije mora izvesti oseba z ustreznimi strokovnimi kvalifikacijami.
