Prikljuna sponka WAGO PUSH WIRE 2273-208-Spedizione veloce

Description

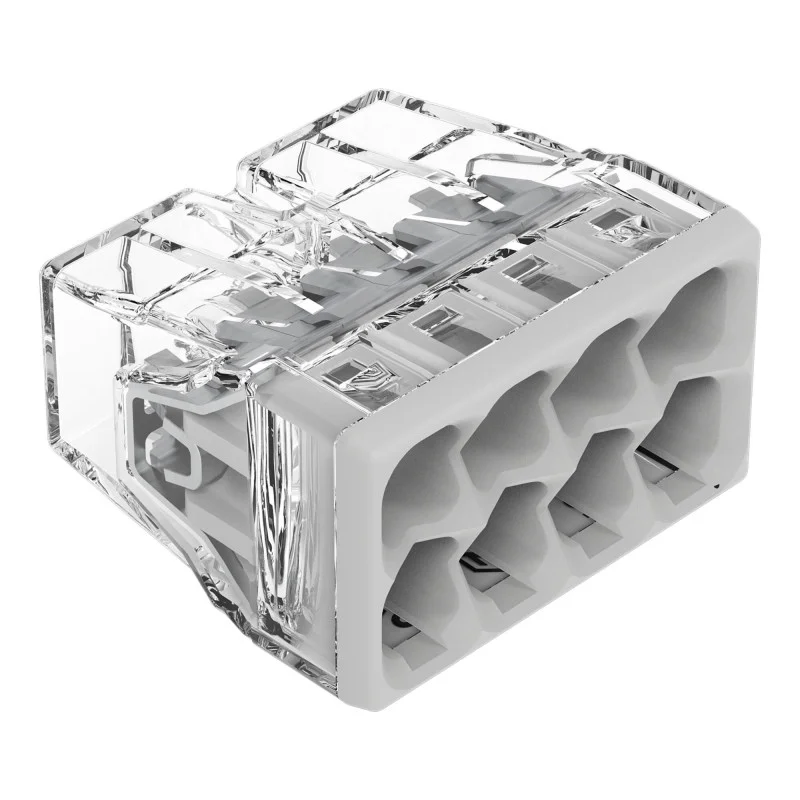

Priključna sponka WAGO 2273-208 se uporablja za hitro priključitev žic v električnih inštalacijah z metodo vstavljanja. Namenjena je za masivne žice in se uporablja v razdelilnih in inštalacijskih omaricah, kjer je potrebna kompaktna rešitev z več priključnimi mesti.

Tehnične specifikacije

Model: WAGO 2273-208

Serija: 2273

Tip: Priključni terminal za namestitev PUSH WIRE

Število priključnih točk: 8

Tehnologija priključka: vtični

Zasnovano za trdne prevodnike

Nazivni presek vodnika: do 2,5 mm2

Obseg priključnih žic: 0,5 do 2,5 mm2

Dolžina odstranjevanja izolacije: 11 mm

Nazivna napetost: 450 V

Nazivni tok: 24 A

Barva ohišja: prozorna

Barva ohišja: svetlo siva

Izolacijski material: polikarbonat

Kontaktni material: elektrolitski baker

Kontaktna površina: kositer

Material vpenjalne vzmeti: vzmetno jeklo iz krom-niklja

Razred vnetljivosti po UL94: V2

Dimenzije: 18 x 10,4 x 16,7 mm

Teža: 2,2 g

Najvišja temperatura okolice: 60 °C

Temperaturna oznaka po standardu EN 60998: T60

Funkcije in lastnosti

Kompaktno prozorno ohišje omogoča vizualni pregled vstavitve žice.

Vtična zasnova omogoča neposredno vstavljanje trdnega vodnika brez krmilne ročice.

Osem ločenih vhodov je zasnovanih za priključitev žic na en potencial.

Kontaktne površine so površinsko obdelane s kositrom.

Sponka je namenjena uporabi v fiksnih električnih inštalacijah.

Idealno za

Priključitev fiksnih žic v domačih in industrijskih električnih inštalacijah.

Montaža v instalacijske in razdelilne omarice.

Razvejanje enega potenciala v več vodnikov.

Razsvetljava, vtičnice in druga fiksna napeljava v stavbah.

Vsebina paketa

1x WAGO 2273-208 inštalacijska priključna sponka

Zakaj izbrati ta izdelek?

Jasno določeno število osmih priključnih točk za povezavo več žic v enem vozlišču.

Kompaktna zasnova omogoča enostavno namestitev v omejenem prostoru.

Prozorno ohišje omogoča preverjanje pravilne vstavitve žice.

Tehnični parametri in oznake modelov so javno dostopni v dokumentaciji izdelkov WAGO.

Navodila za namestitev in uporabo

Uporabljajte samo z vodniki znotraj navedenega območja prečnega prereza in ustreznega tipa.

Ohranite dolžino odstranjevanja izolacije 11 mm.

Pred vstavljanjem mora biti žica ravna, nepoškodovana in brez umazanije.

Terminal je namenjen fiksni namestitvi v primeren električni prostor, na primer v inštalacijsko omarico.

Namestitev in priključitev morata biti izvedena, ko je napajanje odklopljeno.

Varnostno obvestilo

Izdelek je namenjen električnim instalacijam; nepravilna napeljava lahko povzroči kratke stike, pregrevanje ali električni udar.

Dela na električni opremi lahko izvaja le oseba z ustreznimi strokovnimi kvalifikacijami.

Ne prekoračite električnih nazivnih vrednosti in uporabljajte samo združljive žice.

Ne uporabljajte po mehanski poškodbi priključka ali če je prevodnik poškodovan.

Po namestitvi preverite pravilno vstavitev žic in trdnost povezave.
