Description

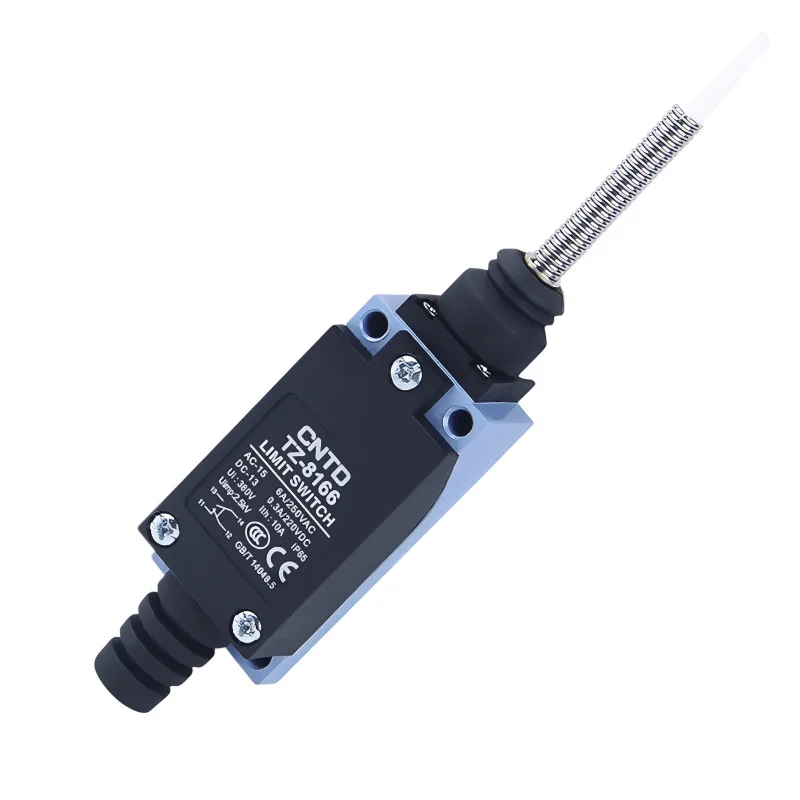

TZ-8-sarjan CNTD TZ-8166 -rajakytkin on jousella ja muovitangolla varustettu mekaaninen teollisuuskytkin, joka on suunniteltu päätyasentojen, pysäytysten ja lineaarisen liikkeen tarkkaan tunnistukseen. Suoran jousen ansiosta se sopii erinomaisesti rajoitetun tilan sovelluksiin, joissa vaaditaan korkeaa kytkentätoistettavuutta ja luotettavaa toimintaa myös usein toistuvan mekaanisen rasituksen alaisena.
Tekniset tiedot
Tyyppi: mekaaninen rajakytkin
Malli: TZ-8166
Kosketinjärjestely: 1× NO + 1× NC (kaksoispiiri)
Kosketusvastus: maks. 25 m
Eristysvastus: väh. 100 M (500 VDC:n jännitteellä)
Läpilyöntilujuus: 1500 VAC / 1 minuutti
Käyttönopeus: 5 mm/s – 0,5 m/s
Mekaaninen käyttöikä: jopa 1 000 000 sykliä
Sähköinen käyttöikä: yli 500 000 kytkentäjaksoa
Käyttölämpötila: -20 °C – +70 °C
Suhteellinen kosteus: enintään 95 % RH
Suojausluokka: IP65
Rungon mitat: 29 × 27 × 175 mm
Paino: 135 g
Nimellisjännitteet ja -virrat
| Resistiivinen (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Resistiivinen (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Induktio (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Induktiivinen (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Ylivirta | 12 A | 24 A |
Toiminnot ja ominaisuudet
Suora jousi tarkkaa ja toistettavaa kytkentää varten
Korkea herkkyys pienellä iskunvaimennuksella
Kaksinkertainen jousimekanismi pitkän käyttöiän takaamiseksi
Kestävä alumiiniseoksesta ja vahvistetusta muovista valmistettu kotelo
Vedenkestävä, pöly- ja öljynkestävä (IP65)
Läpivientirakenne helppoa kaapeliliitäntää varten
Sopii sekä AC- että DC-piireihin
Ihanteellinen
Teollisuusautomaatio
Kuljetin- ja paikannusjärjestelmät
CNC-koneet ja työstölaitteet
Kokoonpano- ja pakkauskoneet
Päätyasentojen ja pysäytysten tunnistus
Pakkauksen sisältö
Rajakytkin CNTD TZ-8166
Miksi valita tämä tuote?
Todistettu teollisuussarja CNTD TZ-8
Korkea luotettavuus ja pitkä käyttöikä
Tarkka kytkentä jopa pienillä vedoilla
Yleiskäyttöinen monissa eri sovelluksissa
Vakaat parametrit ja laadukas rakenne
