Description

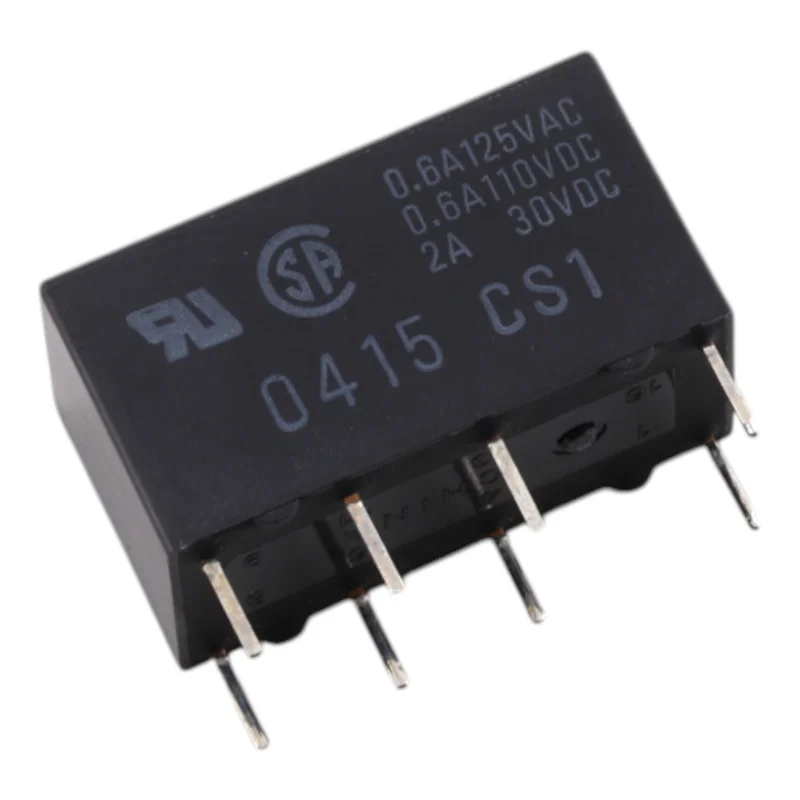

Omron G5V-2 miniatyrsignalrelä i standardutförande är konstruerat för att koppla låga till medelhöga belastningar i styr- och automationskretsar. Tack vare DPDT-konfigurationen (2× växlande kontakt) är det lämpligt för att koppla två oberoende signalgrenar eller för galvanisk isolering av styr- och effektdelar.
Tekniska specifikationer
Modellserie: G5V-2
Utförande: standard
Spolspänning: 12 V DC
Kontaktkonfiguration: DPDT (2c), 2× växlande
Nominell kontaktbelastning (resistiv belastning): 0,5 A vid 125 VAC; 2 A vid 30 VDC
Nominell kontinuerlig kontaktström: 2 A
Maximal kopplingsspänning: 125 VAC, 125 VDC
Maximal kopplingsström: 2 A
Spolström (12V, standard): 41,7mA
Spolmotstånd (12 V, standard): 288
Spolens strömförbrukning (standard): 500 mW
Kopplingsspänning: max. 75 % av märkspänning (vid 23 °C)
Genomslagsspänning: min. 5 % av märkspänning (vid 23 °C)
Maximal spolspänning: 120 % av märkspänning (vid 23 °C)
Kontaktmotstånd (initialvärde, standard): max. 50 m
Omkopplingstid: max. 7 ms
Öppningstid: max. 3 ms
Isolationsresistans: min. 1000 M (vid 500 VDC)
Dielektrisk hållfasthet mellan spole och kontakter: 1000 VAC, 50/60 Hz i 1 min
Dielektrisk hållfasthet mellan kontakter: 1000 VAC, 50/60 Hz i 1 min
Stötspänning: 1500 V (10 x 160 µs)
Mekanisk livslängd: min. 15 000 000 operationer
Elektrisk livslängd (standard): min. 100 000 operationer
Omgivningstemperatur vid drift (frost- och kondensfri, standard): -25 °C till +65 °C
Omgivningsfuktighet vid drift: 5 % till 85 %
Vikt: 5 g
Funktioner och egenskaper
DPDT-kontaktanordning för omkoppling av två kretsar
Lämplig för att koppla resistiva laster i både AC- och DC-kretsar inom de angivna gränserna.
Snabb respons för styr- och signalapplikationer
Galvanisk isolering mellan spole och kontakter
Idealisk för
Styr- och automationssystem
Kopplingssignaler och mindre belastningar inom industriell elektronik
Gränssnitt mellan logik (12 V DC) och omkopplingskrets
Mät- och testanordningar
Paketinnehåll
Relä G5V-2, 12 V DC, standardutförande
Varför välja den här produkten?
Tydligt definierade kopplingsparametrar för både AC- och DC-belastningar
DPDT-design möjliggör universell användning i switchapplikationer
Verifierade elektriska isoleringsparametrar och livslängdsvärden
Installations- och bruksanvisning
Vid konstruktionen, beakta typen av belastning (resistiv/induktiv) och använd lämpliga skyddselement (. RC-element, varistor, diod för likströmsspolar i den externa kretsen).
Observera den nominella spolspänningen på 12 V DC och de maximala spolspänningsgränserna.
För långsiktig tillförlitlig drift, verifiera kopplingsförhållandena i en verklig tillämpning (ström, spänning, kopplingsfrekvens, temperatur).
Säkerhetsmeddelande
Farliga spänningar kan förekomma vid växling mellan 125 VAC och 125 VDC. Utför endast installation och service med strömmen frånkopplad och i enlighet med tillämpliga standarder.
Säkerställ tillräckliga isolationsavstånd på kretskortet och lämplig skärmning enligt tillämpningskraven.
