Description

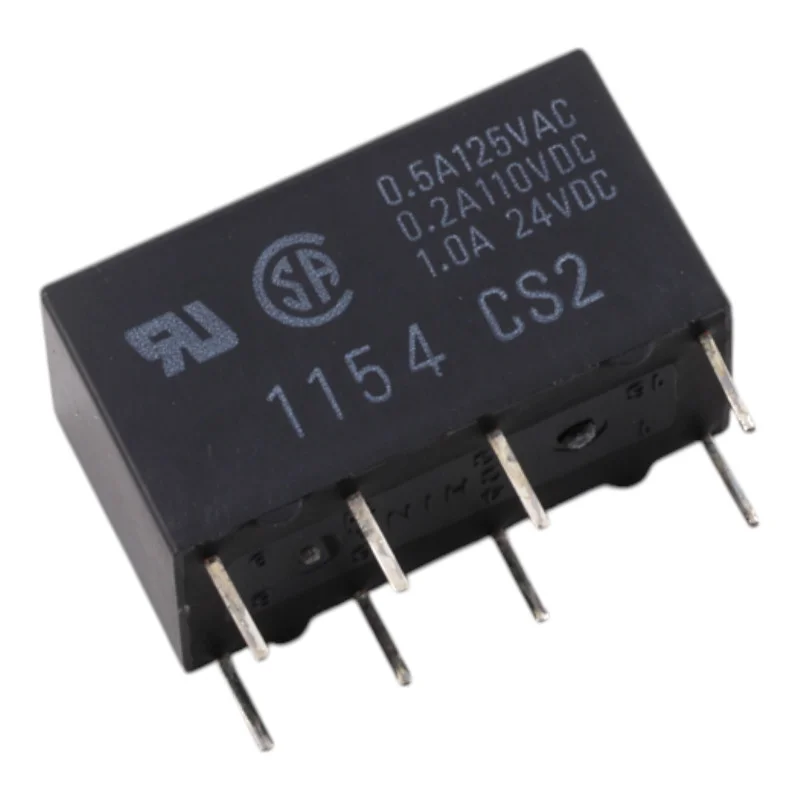

Omron G5V-2-H1 er et miniaturesignalrelæ med høj spolefølsomhed (High-sensitivity) designet til at skifte mellem lav og mellem effekt i styre- og målekredsløb. Takket være DPDT (2c)-konfigurationen muliggør det samtidig skift af to uafhængige kontaktgrene i et kompakt design.
Tekniske specifikationer
Modelserie: G5V-2
Version: G5V-2-H1
Nominel spolespænding: 24 V DC
Nominel spolestrøm: 8,33 mA
Spolemodstand: 2.880
Spoleforbrug: cirka 200 mW
Kontakter: DPDT (2c)
Kontakttype: todelt tværstang
Kontaktmateriale: Ag + Au-legering
Nominel belastning (resistiv): 0,5 A ved 125 VAC; 1 A ved 24 VDC
Nominel kontinuerlig strøm (nominel bærestrøm): 2 A
Maksimal koblingsspænding: 125 VAC, 125 VDC
Maksimal koblingsstrøm: 1 A
Kontaktmodstand: maks. 100 m
Skiftetid: maks. 7 ms
Åbningstid: maks. 3 ms
Isolationsmodstand: min. 1.000 M (ved 500 VDC)
Dielektrisk styrke mellem spole og kontakter: 1.000 VAC, 50/60 Hz i 1 min.
Dielektrisk styrke mellem kontakter med samme polaritet (høj følsomhed): 500 VAC, 50/60 Hz i 1 min.
Dielektrisk styrke mellem kontakter med forskellig polaritet: 1.000 VAC, 50/60 Hz i 1 min.
Impulsmodstandsspænding: 1.500 V (10 x 160 µs)
Omgivende driftstemperatur: -25 °C til +70 °C (uden isdannelse og kondensering)
Omgivende luftfugtighed ved drift: 5 % til 85 %
Vægt: cirka 5 g
Funktioner og egenskaber
Højfølsom version med reduceret spoleforbrug til energieffektive styrekredsløb
DPDT (2c) konfiguration til skift af to signalgrene
Kontakter med todelt tværstangsdesign for pålidelig signalskift
Definerede koblingstider egnede til hurtige styringsapplikationer
Høj isolationsmodstand og dokumenterede dielektriske parametre for sikker kredsløbsadskillelse
Ideel til
Styrings- og automatiseringsmoduler
Måleinstrumenter og testudstyr
Signalskift i industriel og laboratorieelektronik
Grænseflade mellem logik og effektsektion med krav om galvanisk isolation
Pakkens indhold
1x Omron G5V-2-H1 relæ, 24 V DC spole
Hvorfor vælge dette produkt?
Dokumenteret udvalg af signalrelæer med definerede elektriske og isolationsparametre
Højfølsom mulighed for applikationer med begrænset spolestrømforbrug
DPDT-kontakter muliggør fleksibel ledningsføring (skift af to grene)
Kontakt- og isoleringsparametre egnede til en bred vifte af kontrolapplikationer
Installations- og betjeningsvejledning
Ved design skal der tages højde for belastningstypen (resistiv/induktiv), og om nødvendigt skal der anvendes støjdæmpende elementer for at begrænse overspænding under udvidelse.
Overhold 24 V DC-spolens nominelle værdier, og sørg for en stabil strømforsyning, inklusive korrekt polaritet.
For langsigtet pålidelighed skal koblingsstrømme og -spændinger verificeres under faktiske driftsforhold.
Sikkerhedsmeddelelse
Relæet kan skifte spændinger op til 125 VAC / 125 VDC; arbejde med farlige spændinger kræver professionelle kvalifikationer og overholdelse af relevante standarder.
Før håndtering skal apparatet afbrydes fra strømforsyningen, og det skal kontrolleres, at der ikke er spænding.
