Description

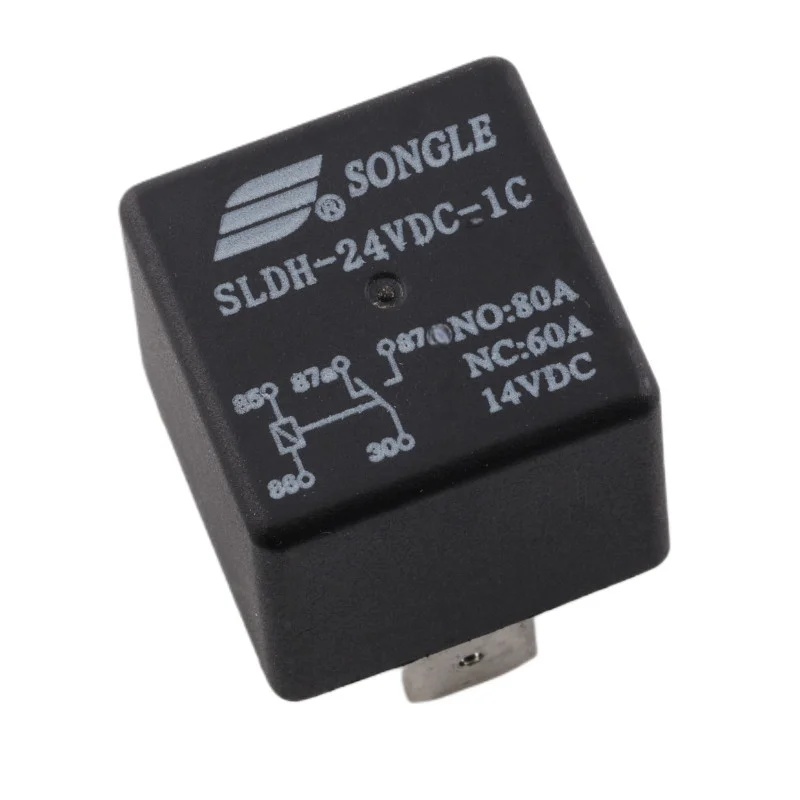

Reläet Songle SLDH-24VDC-1C är ett högpresterande fordonsrelä med växlande kontakt (SPDT), konstruerat för att koppla laster upp till 80 A vid 14 V DC. Det är idealiskt för kraft- och kopplingskretsar inom fordonsteknik, kraftmoduler och industriell utrustning. Det kännetecknas av lång livslängd, hög tillförlitlighet och motståndskraft mot temperatur och mekanisk påverkan.
Tekniska specifikationer
Modell: SLDH-24VDC-1C
Kontakttyp: 1× växlande (SPDT, 5-polig)
Spolspänning: 24 V DC
Nominell kontaktström: NO: 80 A / NC: 60 A (vid 14 V DC)
Kontaktmaterial: AgCdO, AgSnO, AgNi
Maximal kopplingsspänning: 30 V DC / 250 V AC
Maximal brytström: 70 A (14 V DC)
Maximal kopplingseffekt: 980 W
Spolresistans: 320 ±10 % (vid 20 °C)
Nominell spolström: 75 mA
Nominell spoleffektförbrukning: ca 1,8 W
Pull-up-spänning: 16,8 V DC
Spänningsbortfall: 2,4 V DC
Isolationsresistans: 100 M (vid 500 V DC)
Dielektrisk styrka: 500 V AC / 1 minut
Omkopplingstid: 10 ms
Öppningstid: 10 ms
Driftstemperatur: 40 °C till +125 °C
Vibrationstålighet: 1055 Hz, 1,5 mm
Elektrisk livslängd: 1×10 cykler (vid 14 V DC, 40 A)
Mekanisk livslängd: 1×10 cykler
Mått: 28,5 × 28,5 × 25,3 mm
Vikt: cirka 30 g
Certifiering: RoHS-kompatibel
Funktioner och egenskaper
Hög brytkapacitet upp till 80 A vid 14 V DC
Universell 5-polig design (slutande/öppnande kontakt)
Motståndskraft mot höga temperaturer och vibrationer
Snabb respons och kort omkopplingstid
Tillförlitlig drift även under krävande förhållanden
Robust design lämplig för fordons- och industriapplikationer
Idealisk för
Fordonsanläggningar (pumpar, fläktar, värmare, lampor)
Ström och strömmoduler
Styrenheter och automationsutrustning
Högströms DC-kretsar
Paketinnehåll
1× relä SLDH-24VDC-1C
Varför välja den här produkten?
Hög effekt upp till 80 A för krävande applikationer
Driftstemperaturområde 40 °C till +125 °C
Tillförlitlig drift med lång livslängd
Kvalitetsarbete från märket Songle Relay
Verifierad kompatibilitet med vanliga 5-poliga uttag
