Description

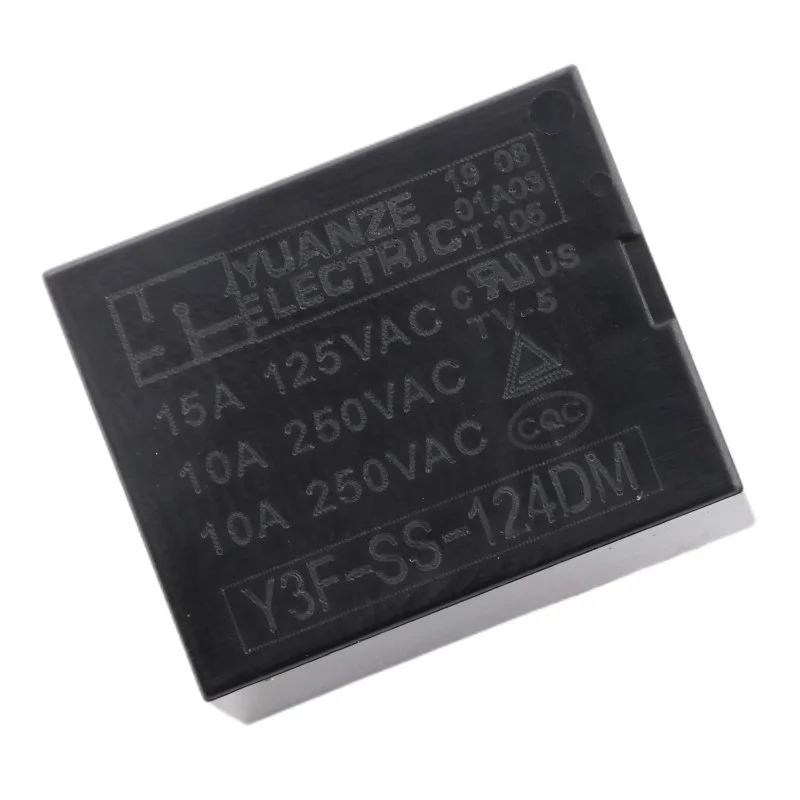

Y3F-SS-124DM este un releu de putere compact pentru montare pe PCB, conceput pentru comutarea sarcinilor în circuitele de putere și control. Datorită bobinei de 24 V CC și contactului normal deschis, este potrivit pentru izolarea galvanică a părții de control de partea comutată și pentru comutarea rețelelor electrice și a sarcinilor de joasă tensiune în cadrul parametrilor nominali.
Specificații tehnice
Model: Y3F-SS-124DM
Design: Releu cu montare pe PCB, 4 pini
Tip contact: SPST-NO (1× normal deschis, NO)
Tensiune de control a bobinei: 24 V CC
Consumul bobinei: 0,36 W
Rezistența bobinei: 1600
Tensiune de comutare: până la 250 V AC
Curent maxim de comutare: 10 A
Rezistență de izolație: 100 M (de obicei la 500 V CC)
Temperatura de funcționare: -40°C până la +85°C
Dimensiuni: 19,6 × 15,4 × 15,5 mm
Funcții și caracteristici
Izolare galvanică între bobină și contact pentru controlul sigur al secțiunii de putere
Dimensiuni compacte potrivite pentru instalarea densă a PCB-urilor
Comutare simplă a sarcinii folosind contact normal deschis (se închide după aplicarea tensiunii pe bobină)
Potrivit pentru comutarea sarcinilor rezistive în cadrul parametrilor nominali
Conținutul pachetului
1× releu Y3F-SS-124DM
Notificare de siguranță
Există risc de electrocutare la comutarea tensiunii de 230250 V CA; efectuați instalarea și conectarea numai atunci când alimentarea cu energie electrică este deconectată.
Respectați distanțele de izolație de pe PCB și proiectați lățimile corespunzătoare ale căilor conductive pentru curentul comutat.
Pentru sarcini inductive (motoare, bobine, transformatoare), utilizați elemente de protecție adecvate (de exemplu, element RC, varistor, amortizor) pentru a limita supratensiunea și arderea contactului.
Nu depășiți tensiunea și curentul nominal al contactelor; la temperaturi mai ridicate și cu sarcini inductive, este necesar să luați în considerare reducerea capacității de încărcare.
