Description

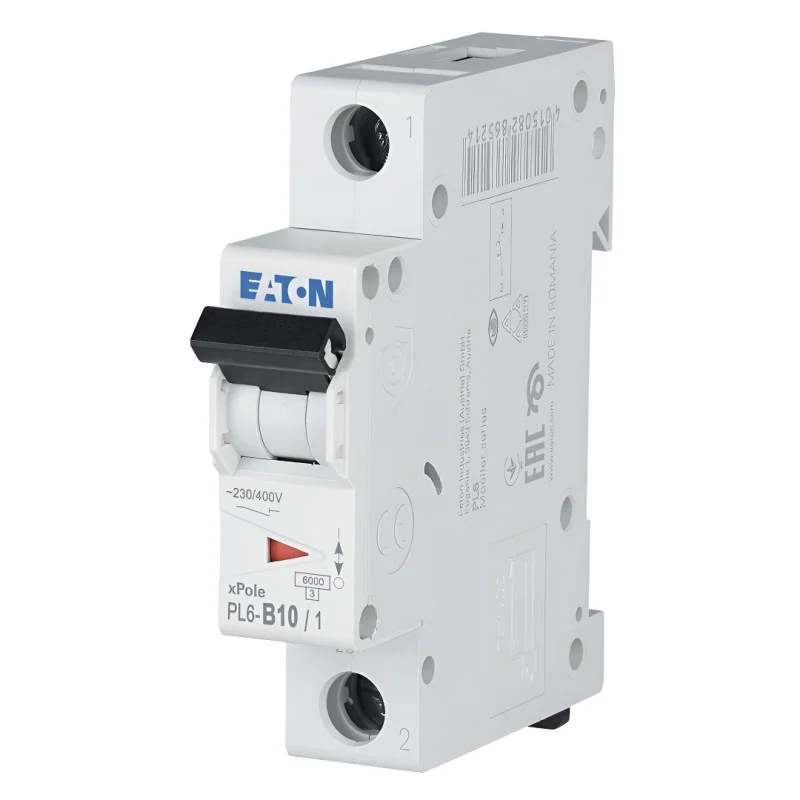

Jednobiegunowy, modułowy wyłącznik nadprądowy Eaton xPole PL6-B10/1 przeznaczony jest do zabezpieczenia nadprądowego obwodów elektrycznych w instalacjach rozdzielczych. Służy do ochrony linii i podłączonych urządzeń przed przeciążeniem i zwarciem. Konstrukcja do montażu na szynie urządzeń w układzie jednobiegunowym nadaje się do typowych zastosowań rozdzielczych w instalacjach mieszkalnych i komercyjnych.
Dane techniczne
Model: Eaton PL6-B10/1
Typ produktu: wyłącznik nadprądowy MCB
Liczba słupów: 1
Liczba faz: 1
Prąd znamionowy: 10 A
Charakterystyka podróży: B
Zdolność wyłączania: 6 kA
Napięcie znamionowe: 230/400 V AC
Napięcie znamionowe prądu stałego: 48 V DC
Stopień ochrony: IP20
Szerokość modułu: 1
Rodzaj styków przyłączeniowych: widełkowe
Montaż: na desce rozdzielczej
Przekrój przewodu przyłączeniowego: 1 do 25 mm2
Waga: 0,12 kg
Norma: IEC/EN 60898-1
Kod producenta: PL6-B10/1
EAN: 4015082865191
Funkcje i cechy
Zabezpieczenie nadprądowe chroniące przed przeciążeniem i zwarciem.
Charakterystyka B dla obwodów o niższych prądach rozruchowych.
Konstrukcja jednobiegunowa do ochrony obwodów jednofazowych.
Modułowa konstrukcja do montażu w szafie sterowniczej.
Sygnalizacja optyczna położenia styku.
Wskaźnik włączenia/wyłączenia na dźwigni sterującej.
Kompatybilność z listwami zaciskowymi odpowiedniego typu.
Idealny dla
Instalacja elektryczna w domu.
Zabezpieczenie obwodów oświetleniowych.
Zabezpieczenie obwodu gniazdka.
Szafki instalacyjne w budynkach mieszkalnych i komercyjnych.
Zawartość opakowania
1x wyłącznik automatyczny Eaton xPole PL6-B10/1
Dlaczego warto wybrać ten produkt?
Dokładnie określone parametry zabezpieczenia obwodu 10 A o charakterystyce B.
Zdolność wyłączania 6 kA do zastosowań instalacyjnych.
Kompaktowa konstrukcja jednobiegunowa o szerokości 1 modułu.
Montaż na szynie DIN umożliwia łatwą instalację w standardowych szafach rozdzielczych.
Zgodność z normą IEC/EN 60898-1.
Instrukcja instalacji i obsługi
Zamontować w odpowiedniej rozdzielnicy na szynie panelowej.
Podłączenie przewodów musi odpowiadać podanemu przekrojowi i musi zostać wykonane poprzez prawidłowe dokręcenie zacisków.
Przed uruchomieniem konieczne jest sprawdzenie poprawności doboru wymiarów wyłącznika dla zabezpieczanego obwodu.
Produkt przeznaczony jest do montażu stałego.
Informacja o bezpieczeństwie
Produkt jest zasilany prądem przemiennym 230/400 V. Niewłaściwe obchodzenie się z nim może spowodować porażenie prądem.
Czynności związane z instalacją, wymianą i podłączaniem mogą być wykonywane wyłącznie przez osobę posiadającą odpowiednie kwalifikacje elektryczne.
Przed instalacją lub demontażem należy zawsze odłączyć urządzenie od zasilania i sprawdzić, czy jest ono odłączone od zasilania.
Nieprawidłowe podłączenie lub nieodpowiedni dobór rozmiarów może spowodować przegrzanie, awarię zabezpieczeń lub uszkodzenie instalacji.
Produkt należy stosować wyłącznie w instalacjach spełniających jego parametry elektryczne i stopień ochrony IP20.
